Coste de los presostatos y termostatos mecánicos industriales

Si trabaja en un sector que depende de presostatos o interruptores de temperatura, sabrá que estos pequeños dispositivos desempeñan un papel fundamental para garantizar que sus aplicaciones funcionen con fluidez y eficacia. ¿Pero a qué precio? La respuesta corta es entre 50 y 1.500 dólares. No es muy útil, lo sé.

Pero, si busca en Google cuánto cuestan estos instrumentos, le costará encontrar una respuesta precisa. La razón es sencilla. Hay tantos factores que intervienen en el precio de un interruptor, que es casi imposible proporcionar cualquier tipo de estimación sin conocer sus necesidades específicas.

Como gerente de producto para interruptores industriales en Ashcroft - un reconocido líder mundial en instrumentación de temperatura y presión - puedo ayudarle a acercarse a una respuesta más precisa. Sin embargo, ten en cuenta que este tema abarca mucho terreno. Por lo tanto, para los fines de este artículo, nos centraremos en los interruptores de presión y temperatura utilizados en aplicaciones industriales.

Cuando haya terminado de leer, usted será capaz de validar el rango de precios que está pagando actualmente. También sabrá qué esperar si busca un nuevo proveedor. Por último, estarás más preparado para tomar una decisión de compra de interruptores de presión o de temperatura, tanto si trabajas con Ashcroft como si no.

¿Por qué utilizar un presostato o termostato mecánico?

Sea cual sea su sector, probablemente sepa que unas mediciones de presión y temperatura precisas y fiables son fundamentales para la seguridad y eficacia de su proceso. El primer paso para obtener un coste es responder a la pregunta "¿Cómo se utiliza el interruptor?

Por ejemplo, las aplicaciones OEM utilizan un factor de forma más pequeño y no siempre requieren una gran precisión o utilizan materiales de bajo coste, como el plástico ABS, que requieren pocas homologaciones o ninguna. Por otro lado, si la aplicación requiere mayor precisión y fiabilidad, homologaciones para zonas peligrosas, alta resistencia a la corrosión por condiciones ambientales o de proceso, características sanitarias u otras características de seguridad, puede esperar pagar mucho más.

La siguiente ilustración (Figura 2) muestra un presostato que utiliza un conjunto de actuador rectilíneo para abrir y cerrar mecánicamente un microinterruptor. Cuando la presión que entra en la conexión de proceso supera el punto de ajuste del interruptor y la fuerza del muelle empuja hacia abajo la varilla de empuje y el diafragma, la varilla de empuje se mueve hacia arriba y cierra mecánicamente el botón del microinterruptor cambiando el estado del microinterruptor.

¿Cuáles son los costes básicos de los presostatos y los termostatos?

Presostatos mecánicos: Coste entre 50 y más de 1.200 dólares

Los presostatos tienen dos funciones básicas:

1. Monitorizar y controlar la cantidad de presión en su sistema, y

2. Evitar que su equipo se dañe si no funciona eficientemente.

Los presostatos o vacuostatos detectan los cambios de presión o vacío en una aplicación. Cuando esto ocurre, el interruptor abrirá o cerrará mecánicamente el circuito eléctrico en un punto predeterminado para mantener el sistema funcionando correctamente y garantizar la seguridad del equipo y del personal.

 Figura 1. Presostato mecánico Presostato mecánico

Interruptores mecánicos de temperatura: Coste entre 30 y más de 1.500 dólares

Del mismo modo, los interruptores de temperatura:

1. Supervisan y controlan el estado de la temperatura de un sistema para evitar el sobrecalentamiento o el sobreenfriamiento, y

2. Protegen sus equipos de posibles daños.

Los interruptores de temperatura detectan los cambios en el nivel de temperatura de una aplicación y abren o cierran mecánicamente los contactos del interruptor en un punto predeterminado para mantener la temperatura deseada o para indicar una condición fuera de límite.

Ambos tipos de interruptores mecánicos(presión y temperatura) no requieren fuente de alimentación y están disponibles con características adicionales para satisfacerlos requisitosespecíficos de su aplicación. Sus especificaciones y requisitos serán el principal factor que influya en el coste total por artículo.

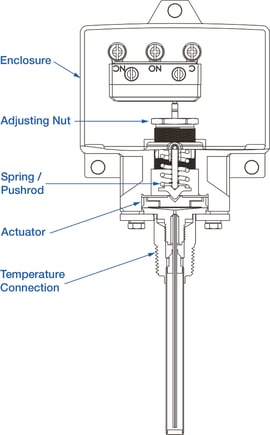

Figura 2: Interruptor mecánico de temperatura

Especificaciones y requisitos de la aplicación de presostatos y termostatos.

Una vez que se va más allá del uso primario de un modelo básico de presostato o termostato, hay que considerar las diversas especificaciones y requisitos de la aplicación que probablemente afectarán al coste del producto. He aquí algunos ejemplos:

Rangos de presión y temperatura. El interruptor que seleccione debe ser capaz de manejar los rangos específicos de presión o temperatura de su aplicación en condiciones normales de funcionamiento, así como los picos que puedan producirse en el sistema. Cuanto más altos o bajos sean los extremos, más probable será que necesite materiales y/o accesorios especiales para evitar que esas condiciones afecten a las mediciones o a la longevidad de su instrumento.

Método de accionamiento de los presostatos. Existen varios métodos de accionamiento para los presostatos. Las tres opciones que afectarán al coste son el tubo de Bourdon, el pistón o el diafragma.

Método de accionamiento de los interruptores de temperatura. También existen diferentes métodos para accionar los interruptores de temperatura. Entre ellos están el accionamiento por fuelle, un disco bimetálico o un sistema térmico de vapores (fluidos). Éstos se expanden y contraen para accionar el microinterruptor y pueden aumentar el coste.

Método de actuación de los microinterruptores (presión y temperatura). Otro factor de coste es cómo el método de actuación activa o desactiva el microinterruptor. Por ejemplo, los microinterruptores de acción rápida -incluidos los de estilo recto o en línea, y los diseños en voladizo- proporcionan una mayor velocidad de detección. Además, el accionamiento del punto de ajuste o restablecimiento del interruptor suele proporcionar una mayor precisión.

Homologaciones. Tanto los presostatos como los interruptores de temperatura pueden requerir determinadas homologaciones de seguridad o industriales. Por ejemplo, los instrumentos de medición utilizados en ubicaciones peligrosas deben contar con homologaciones de tipo antideflagrante, de seguridad intrínseca o no incendiario. Mientras que otros interruptores pueden requerir certificaciones NACE y/o certificaciones de nivel de integridad de la seguridad (comúnmente denominadas SIL). Lo que requiera su aplicación específica también puede repercutir en el coste de su conmutador.

Materiales de la carcasa. Para aplicaciones con condiciones ambientales duras y altamente corrosivas, es probable que desee emplear materiales metálicos especializados, como acero inoxidable o aluminio de alta calidad.

Compatibilidad con los medios de proceso. El interruptor que seleccione debe ser compatible con su aplicación. Esto significa que los materiales húmedos especializados que utilice (es decir, accesorios de proceso, pistones, juntas tóricas y diafragmas) para evitar problemas de corrosión, problemas de seguridad y fugas de proceso también se convierten en factores de coste importantes.

El latón, los materiales cincados y los accesorios de presión con revestimiento epoxi son opciones de accesorios de proceso de uso común para una alternativa de presostato de menor coste. Sin embargo, los presostatos de temperatura que se utilizan con medios de proceso muy corrosivos, o que se emplean en aplicaciones con alta presión, pueden requerir que se añadan termopozos al presostato con un coste añadido.

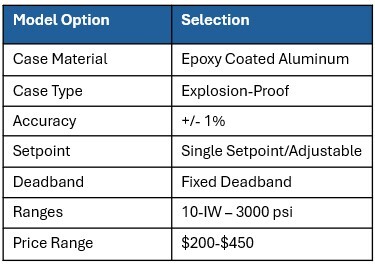

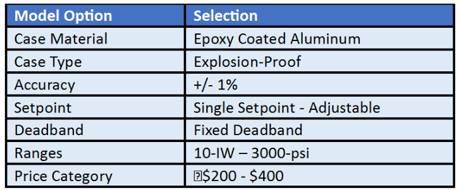

Figura 3: Ejemplo de estimación del coste de un presostato.

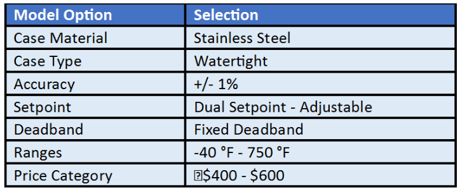

Figura 4: Ejemplo de estimación del coste de un interruptor térmico.

El coste es un reto complejo que podemos ayudarle a abordar.

Ahora que conoce muchos de los factores que influyen en el coste de los presostatos y termostatos, comprenderá por qué es tan difícil obtener una respuesta exacta a la pregunta "¿Cuánto cuesta?".

No obstante, si está listo para explorar opciones que se ajusten a sus necesidades específicas, estaremos encantados de ofrecerle un presupuesto más preciso. Y, si trabaja con un presupuesto específico, nuestros especialistas le ayudarán a encontrar una solución que le permita alcanzar su objetivo.
