¿Cómo elegir el tipo adecuado de puntero para manómetro?

A la hora de seleccionar un manómetro mecánico de presión o temperatura, muchos ingenieros y técnicos se centran en el rango, la precisión o la compatibilidad de materiales del manómetro. Pero ¿sabía que el tipo de aguja puede ser igual de importante? Un puntero incorrecto puede dar lugar a una mala visibilidad, a que no se detecten los eventos de presión o a otros problemas del sistema. Con tantas opciones entre las que elegir, puede resultar difícil saber qué tipo de indicador es el más adecuado para su aplicación.

Como autoridad de confianza en instrumentación de presión y temperatura, Ashcroft ha ayudado a clientes de todas las industrias, desde energía y tratamiento de aguas hasta OEM y aplicaciones químicas/petroquímicas, a identificar las soluciones de monitorización de presión adecuadas durante más de un siglo. En este artículo, parte de nuestra serie "Entendiendo lo Básico", le guiaremos a través de varios tipos comunes de punteros, le mostraremos cómo funcionan, para qué se utilizan mejor y las ventajas y desventajas de cada uno. Siga leyendo para decidir qué puntero se adapta mejor a sus necesidades.

Fundamentos de los indicadores de presión y temperatura

A primera vista, el puntero de un instrumento de medición puede parecer un componente sencillo, pero su función puede tener una gran repercusión en la eficacia de la supervisión de un sistema. Dependiendo de la aplicación, un puntero puede hacer algo más que indicar la presión o la temperatura actuales. También puede tener que marcar la presión o temperatura máximas, proporcionar un límite de referencia o realizar un seguimiento de las condiciones de funcionamiento extremas a lo largo del tiempo.

He aquí algunas consideraciones para evaluar los tipos de punteros:

• Finalidad: Indicación en tiempo real frente a seguimiento histórico
• Entorno: Presencia de vibraciones, pulsaciones o llenado de líquido.
• Necesidades de reajuste: Manual vs. ajustable vs. estático
• Compatibilidad: Si el puntero puede funcionar dentro de una caja llena de líquido.

Tipos habituales de agujas para manómetros y termómetros

Cada estilo de puntero ofrece una funcionalidad distinta. A continuación se presentan ejemplos de algunos de los tipos de punteros más comunes utilizados en los instrumentos Ashcroft, junto con sus propósitos únicos, beneficios y limitaciones.

1. Manecilla roja fija en el dial (XHS)

Este tipo de puntero tiene una manecilla roja fija montada en la esfera, que ofrece una referencia visual fija para el operario. No se mueve con la presión, pero se coloca manualmente para indicar un punto de ajuste, límite o zona de operación segura. Está disponible en el manómetro Ashcroft® 1009 (2½″, 3½″, 4½″ y 6″), el termómetro Duratemp® de montaje remoto Ashcroft®C-600A-03 (4½″, 6˝ y 8½″), así como el Manómetro Duragauge® Ashcroft® 1279 y mucho más.

Este puntero es el mejor para sistemas con objetivos de funcionamiento constantes y entornos duros y de alta vibración. Entre sus ventajas se incluyen:

• Una referencia sencilla y eficaz para los operadores


• Compatibilidad con manómetros rellenos de líquido


• Desgaste o mantenimiento mínimos gracias a la ausencia de piezas móviles



Figura 1. Manómetro Ashcroft® 1009 2½″ con puntero de ajuste rojo fijo en el dial (referencia XSH).

Figura 2. Medidor de temperatura Duratemp® Ashcroft® C-600A-03 con puntero rojo estándar en el dial (referencia XSH)

2. Manecilla roja ajustable externa en la ventana (XEO)

Este tipo de puntero también tiene una manecilla de ajuste roja, pero se monta externamente detrás de la ventana y se ajusta con una perilla, ofreciendo más comodidad y flexibilidad para que los técnicos de campo establezcan un límite sin abrir la caja. Está disponible en el manómetro Ashcroft® 1009 (4½″ y 6″), el termómetro Duratemp® de montaje remoto Ashcroft®C-600A-03 (4½″ y 6˝), así como el Manómetro Ashcroft® 1279 Duragauge®..

Este puntero es el mejor para la supervisión de puntos de consigna ajustables sobre el terreno y como referencia del operario en la supervisión de manómetros en seco. Las ventajas deventajas incluyen:

• Fácil reposicionamiento durante las operaciones


• Marcado rápido de nuevos valores de consigna

Figura 3. Manómetro Ashcroft® 1009 4½″ con manecilla de ajuste roja externa ajustable con perilla en la ventana (referencia XEO).

Figura 4.Manómetro Ashcroft® 1009 2½″con manecilla de ajuste roja externa ajustable en la ventana (referencia XEO).

3. Indicador máximo de chivato ajustable externo (XEP) y men (XEQ)

Este tipo de puntero proporciona una indicación mín./máx. mediante el seguimiento de los valores extremos de presión alcanzados durante una operación. Estos punteros son reajustables manualmente y se utilizan para diagnósticos, pruebas y monitoreo de la salud del sistema. Se ofrecen en el manómetro Ashcroft® 1009 (4½″ y 6″), el termómetro Duratemp® de montaje remoto Ashcroft®C-600A-01 (4½″y 6˝), así como el Manómetro Ashcroft®1279 Duragauge, por nombrar algunos.

Este puntero es el mejor para diagnósticos y registros de mantenimiento, así como para aplicaciones que requieren visibilidad del rendimiento máximo del sistema. Entre sus ventajas se incluyen:

• Seguimiento automático de las variaciones de presión


• Permite el uso repetido a través de ciclos de texto con reinicio manual

El puntero externo ajustable no es adecuado para sistemas que fluctúan rápidamente, y su movimiento basado en el arrastre no funciona con la amortiguación de líquidos.

Figura 5. Manómetro Ashcroft® 1009 4½″ con puntero externo ajustable tattle tail min/max (referencia XEP).

Figura 6. Indicador de temperatura Ashcroft® C-600A-01 puntero externo ajustable min/max (referencia XEP)

4. Contactos eléctricos (XED, XEE, XEF, XEG)

Aunque estos no se consideran punteros tradicionales, Ashcroft también ofrece punteros de contacto eléctrico que trabajan en conjunto con las lecturas de presión para activar alarmas, relés o sistemas de cierre. Se utilizan para la integración eléctrica con los sistemas de control y el cumplimiento de límites de presión críticos para la seguridad.

Los contactos eléctricos son opciones para los manómetros Duratemp® Ashcroft® C-600A-02-03-04, así como para el manómetro Manómetro Ashcroft® 1279 Duragauge y otros

Figura 7. Contactos Eléctricos del Medidor de Temperatura Ashcroft® C-600A-02 (referencia XED, XEE, XEF, XEG)

Por qué los indicadores llenos de líquido no funcionan con punteros móviles

Muchos tipos de punteros, especialmente los utilizados para rastrear picos o bajas presiones, dependen de entornos de baja fricción para moverse libremente. Los punteros rellenos de líquido introducen espesores que interfieren con esta mecánica.

Los tipos de puntero XEP y XEO comentados en este artículo no son compatibles con el llenado de líquido. Sin embargo, el XSH es totalmente compatible, ya que no depende del movimiento.

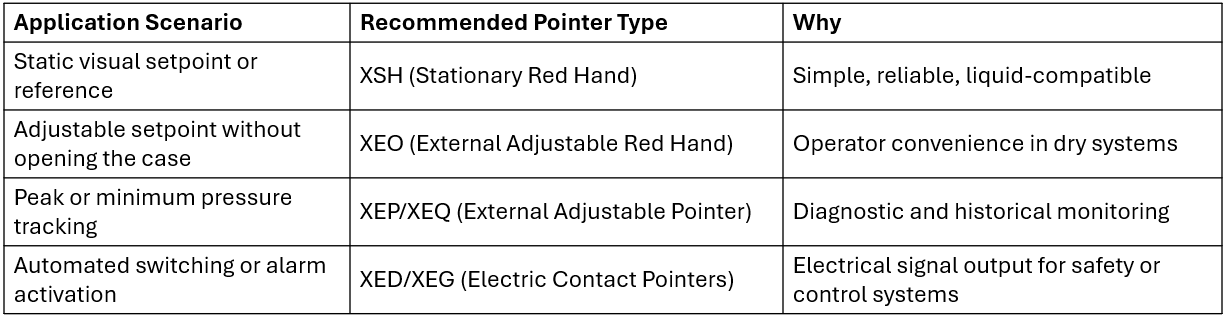

Elegir el puntero de manómetro adecuado para su aplicación

¿Listo para saber más?
Ahora que conoces los conceptos básicos sobre los punteros de calibre y su funcionamiento, es probable que tengas más preguntas. Aquí tienes algunos recursos útiles que te ayudarán a dar el siguiente paso para ampliar tus conocimientos sobre el tema:

• Qué es una caja cero frente a una aguja de cuadrante en un manómetro y por qué es importante
• Cómo elegir el tamaño correcto de la esfera del manómetro (ashcroft.com)
• ¿Cómo puedo pedir esferas personalizadas para manómetros?
• 10 pasos para elegir su manómetro

O, para hablar con alguien directamente, no dude en ponerse en contacto con uno de nuestros expertos en productos para cualquier pregunta que tenga. Mientras tanto, consulte nuestra herramienta de selección de manómetros para ayudarle a encontrar el instrumento que mejor se adapte a sus necesidades.
