Alternativas a los manómetros llenos de líquido para la protección contra las vibraciones

Este artículo fue publicado originalmente el 7 de marzo de 2022 por John Girard y actualizado el 21 de octubre de 2024.

Independientemente del sector, si su sistema requiere un manómetro para medir y controlar la presión del proceso, querrá asegurarse de que ofrece las características de precisión, seguridad y calidad que necesita. Esto incluye la protección contra las pulsaciones y/o vibraciones excesivas que se producen en condiciones difíciles. Aunque hay muchos tipos de manómetros entre los que elegir, el reto es encontrar el que mejor se adapte a su situación específica.

Manómetros llenos de líquido, manómetros de accionamiento directo y opciones de movimiento amortiguado como el manómetro Ashcroft PLUS!™ Performance todos tienen pros y contras a considerar. Como autoridad líder en manómetros, Ashcroft ayuda a clientes como usted a entender las ventajas y desventajas de los diferentes productos para que pueda tomar una decisión de compra más informada.

Lea este artículo para conocer los tipos de manómetros disponibles para aplicaciones con altas vibraciones, pulsaciones y otras condiciones exigentes. Cuando termine, podrá decidir cuál es el mejor para su aplicación. También encontrará recursos adicionales que pueden responder a otras preguntas comunes sobre manómetros.

¿Qué es un manómetro lleno de líquido?

Un manómetro relleno de líquido es un instrumento de medición de presión relleno de un líquido como silicona o glicerina. Este líquido sirve de amortiguador para estabilizar la aguja del manómetro, facilitando su lectura en condiciones de pulsaciones y vibraciones. El líquido también reduce el impacto de los picos de presión repentinos que pueden provocar lecturas inexactas o daños en el propio manómetro.

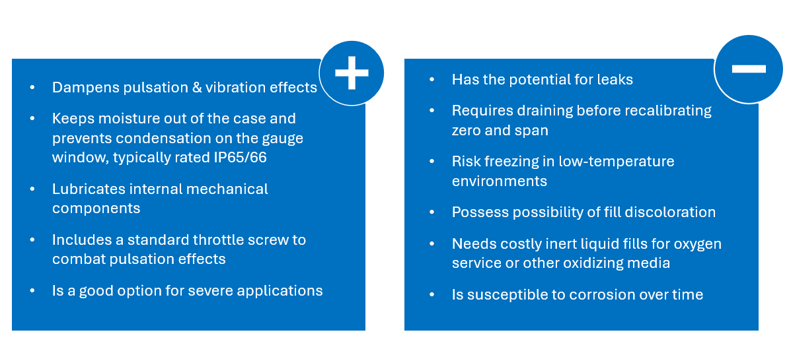

Pros y contras de los manómetros de líquido

¿Qué es un manómetro de accionamiento directo?

Los manómetros de accionamiento directo, como el manómetro Ashcroft® 1290, también son buenas opciones para aplicaciones de golpes y vibraciones severas. Cuentan con un diseño sin movimiento, lo que elimina el desgaste del movimiento en condiciones de proceso de alta vibración.

Los manómetros de accionamiento directo no tienen movimiento, lo que significa que sólo hay una pieza móvil, el tubo de Bourdon, lo que los convierte en una alternativa a los manómetros de tubo de Bourdon convencionales con movimiento cuando se trata de vibraciones y choques fuertes. Estos manómetros se componen de un tubo de bourdon enrollado helicoidalmente y unido directamente al eje del puntero.

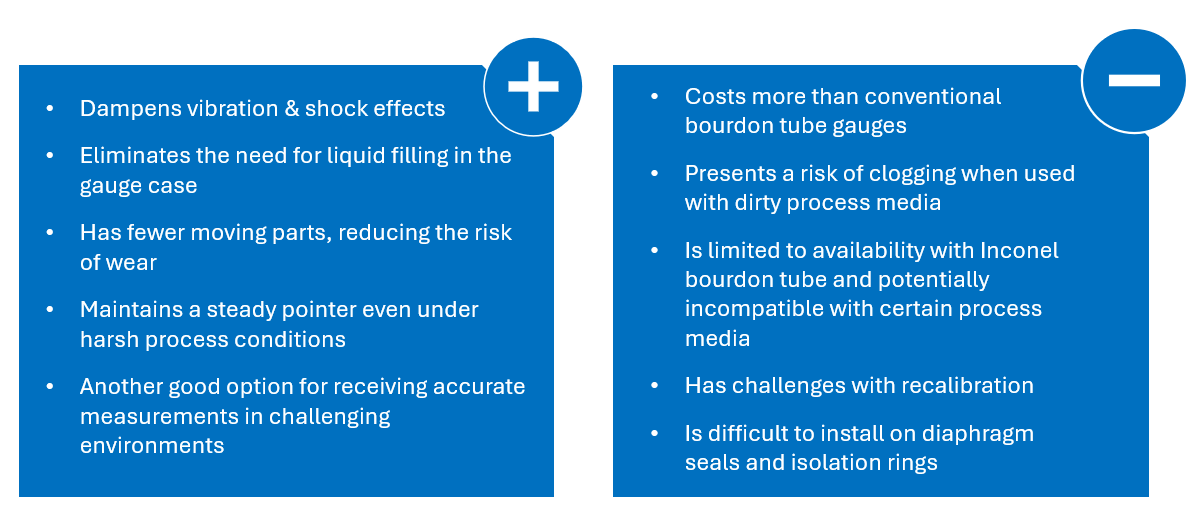

Pros y contras del manómetro de accionamiento directo

¿Qué es un manómetro con tecnología de movimiento amortiguado?

Estos manómetros de caja seca utilizan tecnología para amortiguar las pulsaciones y vibraciones y mejorar la legibilidad del manómetro sin los inconvenientes de un manómetro lleno de líquido.

Por ejemplo, numerosos manómetros Ashcroft están disponibles con PLUS!™ Tecnología de rendimiento. Este medio amortiguador de ingeniería patentado (EDM) se inyecta en un recipiente que rodea el eje del piñón del manómetro, la placa de movimiento y la placa posterior. Se utiliza un líquido tixotrópico que se adhiere al piñón para ayudar a reducir el flameo, estabilizar la aguja y mejorar la legibilidad.

Al aumentar o disminuir la presión del manómetro, el movimiento del piñón crea una carga de cizallamiento que hace que las moléculas de EDM se dispersen. El material EDM se vuelve más fino en la capa que se cizalla. En las aplicaciones que implican vibraciones, esto permite amortiguar la aguja del manómetro, lo que da como resultado una aguja estable y sin vibraciones.

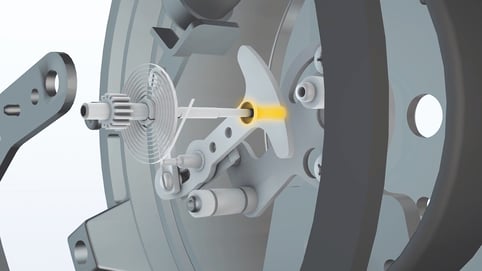

Figura 1. Funcionamiento de la tecnología de movimiento amortiguado.

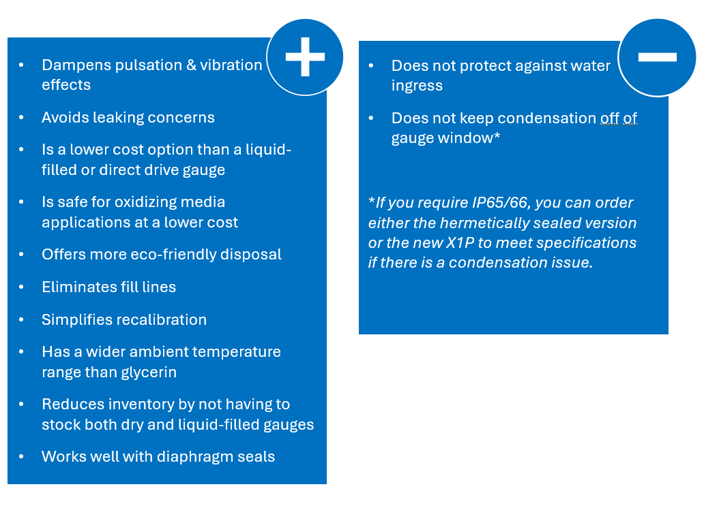

Ventajas y desventajas de Ashcroft® PLUS™ Performance

Esta opción tiene algunas ventajas sobre los manómetros estándar secos o rellenos de líquido:
Más información PLUS!™ Rendimiento en nuestro folleto.

¿Quiere saber más?

Ahora que comprende las diferencias entre los manómetros llenos de líquido, los manómetros de accionamiento directo y los manómetros con tecnología de movimiento amortiguado Ashcroft's PLUS!™ Performance, estás en una mejor posición para seleccionar la solución adecuada para tu aplicación. Si desea obtener más información acerca de los manómetros, aquí hay algunos artículos relacionados que puede consultar:
