Selección del manómetro adecuado para aplicaciones de presión ultraelevada

Este artículo se publicó originalmente el 16 de mayo de 2022 y se actualizó el 16 de abril de 2025.

En las aplicaciones de alta presión, la gestión de presiones de 40.000 psi y superiores es fundamental para la seguridad y la eficacia. Estos entornos plantean retos importantes, como pulsaciones y vibraciones extremas, que pueden provocar fallos en los equipos y riesgos para la seguridad. Por eso es tan importante que su manómetro esté diseñado para soportar estas condiciones.

Desde 1852, Ashcroft ha sido una autoridad de confianza en la medición de presión, proporcionando soluciones fiables para aplicaciones exigentes. Lea este artículo para aprender acerca de los usos comunes de los manómetros de ultra alta presión, las normas que deben seguir para la seguridad del sistema y del operador y las consideraciones para la selección de un manómetro para sus necesidades.

También se le remitirá a recursos adicionales que le ayudarán a profundizar sus conocimientos sobre temas relevantes relacionados con los manómetros.

Aplicaciones comunes de ultra alta presión

Las aplicaciones de ultra alta presión se encuentran comúnmente en sistemas de bombeo que generan caudal a presiones muy altas para la limpieza industrial, incluyendo:

El chorro de agua utiliza agua a alta presión, entre 10.000 psi y 40.000 psi, para la limpiezageneral , la preparación de superficies y la eliminación de contaminantes en diversos sistemas y equipos.

El chorro de agua utiliza una combinación de agua a alta presión, a partir de 35.000 psi, mezclada con un abrasivo para cortar y eliminar restos de materiales más duros.

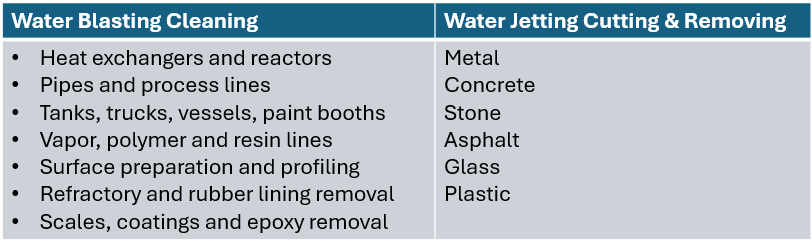

Figura 1: Ejemplos de aplicaciones de chorro de agua y chorreado de agua

Cada una de estas aplicaciones requiere manómetros que cumplan normas específicas de diseño y seguridad, garantizando que puedan soportar condiciones extremas de pulsaciones y vibraciones.

Consideraciones para la selección de manómetros de ultra alta presión

Los manómetros diseñados para aplicaciones de ultra alta presión deben cumplir normas estrictas para garantizar su seguridad y fiabilidad. Sólo deben tenerse en cuenta los manómetros fabricados según las normas ASME B40.100 o EN 837-1. Estas normas para manómetros incluyen requisitos específicos como:

• Pruebas de fatiga para garantizar la durabilidad bajo ciclos de presión repetidos
• Pruebas de vibración para confirmar la capacidad del medidor de soportar vibraciones operativas sin comprometer la precisión.
• Un sistema de tubo Bourdon capaz de soportar altas presiones y posibles situaciones de sobrepresión
• Una sólida carcasa frontal para proteger a los operarios en caso de rotura


Si un manómetro cumple estos requisitos, se considera una opción adecuada para su uso en aplicaciones de ultra alta presión.

Por qué es importante un diseño de frente sólido en entornos de ultra alta presión

Con presiones ultra altas, la seguridad del operador es de suma importancia. El uso de un manómetro con un diseño de frente sólido y un tapón de soplado trasero, como el manómetro Ashcroft® T6500 le da la protección de una pared interna sólida. pared interna. El tubo bourdon está ubicado hacia la parte posterior de la caja. En el caso de un evento catastrófico, el tubo se romperá hacia la parte trasera y no hacia el frente de la caja donde puede estar ubicado un operador.

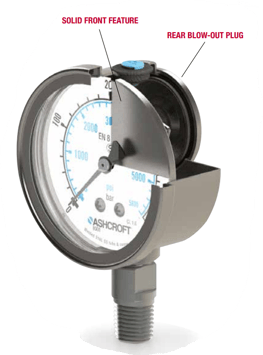

Figura 2: Manómetro de frente sólido

Conexiones a proceso para aplicaciones de ultra alta presión

Dado que los racores NPT no pueden soportar presiones más elevadas, necesitará un racor más resistente y que selle mejor en condiciones de alta presión. Dependiendo del nivel de presión de su sistema, tiene varias opciones de conexión.

Tl más común es el puerto hembra de 9/16-18 pulg. UNF-2B hembra, utilizado para tubos de alta presión de ¼ pulgada de diámetro exterior (O.D.). A menudo se conocen con la marca "Autoclave F-250-C".

La entrada es un puerto hembra de rosca recta directa que se identifica fácilmente por su interior de fondo plano y un orificio avellanado en el centro para el paso de la presión. (Véanse las figuras 3 y 4 a continuación).

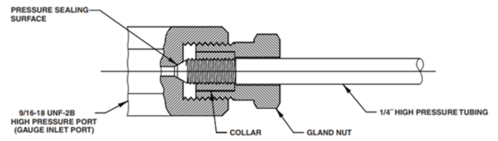

Figura 3: Conjunto de tubos de alta presión de 1/4

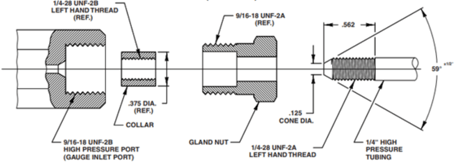

Figura 4: Conjunto de tubos de alta presión de 1/4" (despiece)

Manómetros, accesorios y otras opciones que pueden mantener sus sistemas de ultra alta presión funcionando de forma segura y eficiente.

Ashcroft ofrece varios medidores de alta calidad diseñados para un alto rendimiento en aplicaciones difíciles, incluyendo:

• El manómetro Ashcroft® 1379 Duragauge. Fabricado según las especificaciones ASME B40.100, este manómetro cuenta con un frente sólido, un tamaño de dial de 6" y una carcasa de aluminio, proporcionando una fuerte protección y minimizando el peso de su equipo.
• El manómetro Ashcroft® T6500. Fabricado según las especificaciones EN 837, este instrumento también cuenta con un diseño de frente sólido, viene en un tamaño de esfera de 100 mm y está disponible disponible en acero inoxidable 304 soldado (estándar) o acero inoxidable 316 (opción YW). También tiene protección IP66 contra la intemperie y ATEX (Ex II 2 GD c).


Ambos manómetros están disponibles con rangos de presión de hasta 7.000 bar (100.000 psi).

Para mejorar la longevidad de su manómetro, también puede solicitar la tecnología de movimiento amortiguado. Si selecciona un manómetro de caja seca, puede amortiguar la pulsación y la vibración y mejorar la legibilidad del manómetro sin los inconvenientes de un manómetro lleno de líquido. Por ejemplo, numerosos manómetros Ashcroft® están disponibles con la tecnologíaPLUS!™ Performance para reducir el aleteo, estabilizar la aguja y mejorar la legibilidad del dial.
