Revisión del producto: Manómetro de ultra alta presión T6500

Este artículo fue publicado originalmente el 23 de mayo de 2022 por Lou Altieri y fue actualizado el 5 de junio de 2024 por Jessi Jackowski.

Los sistemas industriales de chorreado de agua y de agua a presión presentan retos únicos, como vibraciones elevadas, pulsaciones altas y presiones extremadamente altas. El chorreado de agua, por ejemplo, puede alcanzar hasta 40.000 psi, mientras que el chorro de agua puede llegar a 100.000 psi. Estos sistemas requieren una estrecha supervisión de la presión mediante instrumentos especializados diseñados para soportar condiciones duras.

Con más de 170 años de experiencia, Ashcroft entiende lo difícil que pueden ser las aplicaciones ultra altas. También sabemos que el uso de instrumentos que no están fabricados para tolerar aplicaciones exigentes como estas puede hacer que su sistema falle, dañar su equipo y posiblemente lesionar a sus operadores. Si está utilizando instrumentos de presión que no están diseñados para manejar estas condiciones, podría dañar su equipo e interrumpir su proceso

Lea este artículo para aprender lo que debe considerar antes de seleccionar un instrumento de medición de presión para aplicaciones de ultra alta presión. También aprenderá por qué el manómetro Ashcroft® T6500 de ultra alta presión (UHP) está diseñado con estándares que lo hacen adecuado para estos sistemas de agua presurizada. Cuando termine de leer, usted estará en una mejor posición para decidir si este manómetro es el producto adecuado para garantizar la seguridad de su equipo y sus operadores.

Qué buscar en un manómetro de ultra alta presión

Al seleccionar un manómetro para aplicaciones exigentes como el hidrochorro, la seguridad es la máxima prioridad. Por eso sólo debe utilizar un instrumento que cumpla las normas ASME B40.100 o EN 837-1 antes de su uso. Esto garantizará que el instrumento supere las pruebas de fatiga y vibración y pueda soportar las exigencias del proceso.

Otras consideraciones de seguridad importantes son:

Umbral de presión del tubo de Bourdon. Cuando un tubo de Bourdon está diseñado para romperse a presiones más bajas, la energía liberada es significativamente menor. Por el contrario, un tubo de Bourdon diseñado para soportar una sobrepresión muy elevada antes de romperse liberará una mayor cantidad de energía en caso de fallo. Un tubo de Bourdon diseñado para soportar presiones más altas se romperá a un valor correspondientemente elevado, lo que provocará un aumento sustancial de la presión dentro de la caja. Sin embargo, las presiones más elevadas suelen afectar a los líquidos, lo que provoca fallos menos contundentes en comparación con los gases.

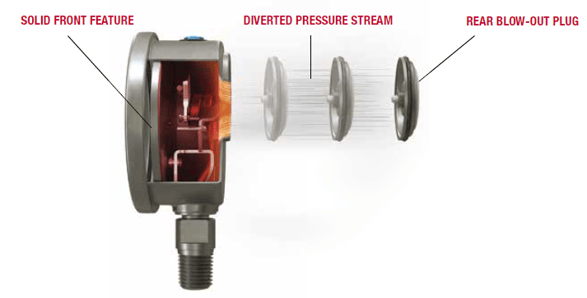

Un diseño de frente sólido. En los sistemas susceptibles de sufrir sobrepresión, existe un alto riesgo de lesiones para el operario. Con una caja de frente sólido, el tubo de Bourdon se coloca hacia la parte trasera de la caja, separado por una pared interna sólida. Este diseño garantiza que, en caso de catástrofe, la rotura del tubo se produzca hacia la parte trasera de la caja, lejos de donde pueda estar situado el operario, lo que da prioridad a la seguridad.

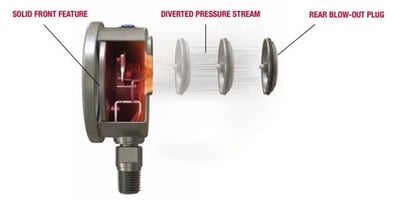

Figura 1: Diseño de gálibo con frente macizo.

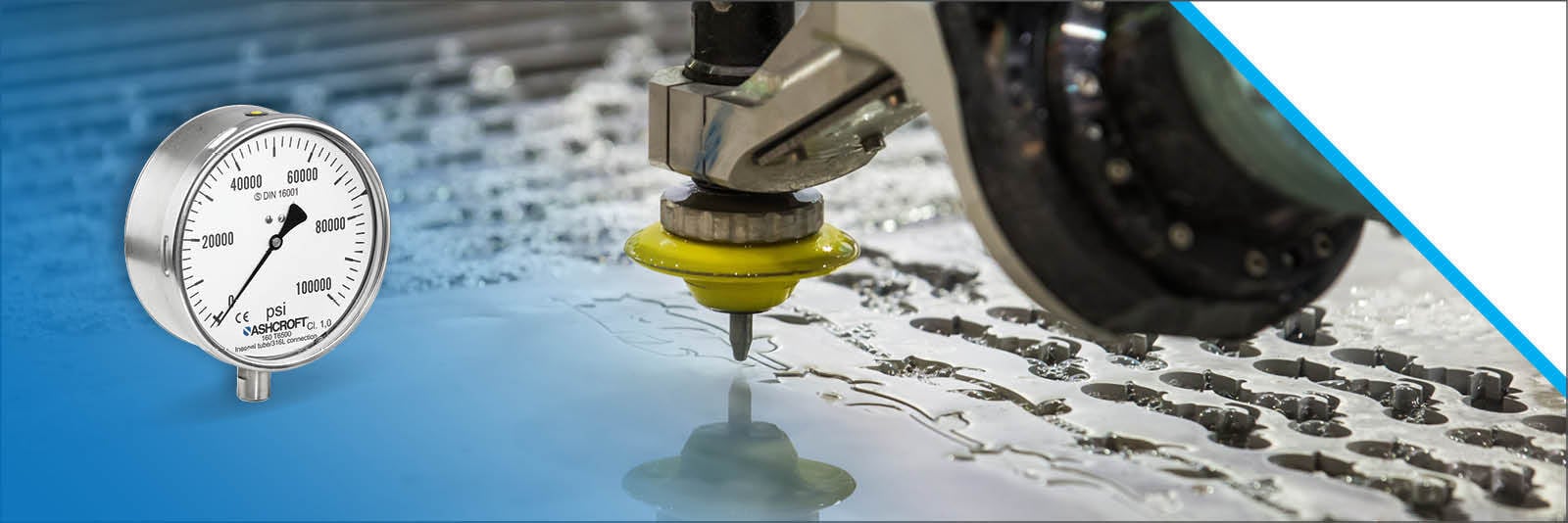

Acerca del manómetro de ultra alta presión Ashcroft® T6500

El Medidor de Ultra Alta Presión Ashcroft® T6500 se utiliza a menudo para la limpieza industrial de tuberías, tanques y recipientes a presión, camiones cisterna, líneas de proceso y el interior de reactores químicos, bioquímicos y de fusión. También se puede utilizar con agua a alta presión mezclada con un abrasivo para cortar una variedad de materiales como metal, hormigón, piedra, asfalto, vidrio y plástico.

Características del manómetro de ultra alta presión T6500

• Rango de presión: hasta 7.000 bar (100.000 psi)
• Diseño: Diseño robusto, de frente sólido, totalmente soldado, con parte trasera totalmente soplada
• Material: Caja de acero inoxidable con tubo de Bourdon de Inconel® 718 y cristal de seguridad
• Tamaño: 100 mm y 160 mm
• Grado de protección contra la penetración (IP): IP66 para protección contra el polvo y el agua
• Diseño de la caja: Seco, relleno de líquido o ADEMÁS™ Opción de amortiguación del rendimiento
• Montaje: Vástago, empotrado y superficie
• Homologaciones: CRN, ATEX: Conformidad según RL 2014/34/UE apéndice X para equipos mecánicos en zonas potencialmente peligrosas

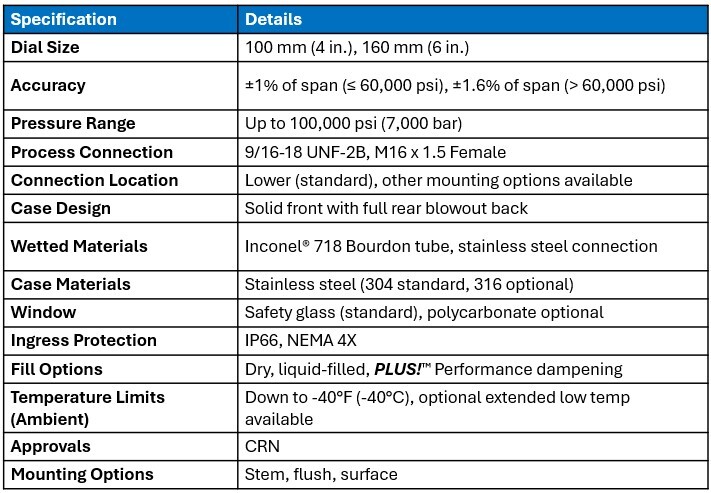

Especificaciones

Rangos:

30.000 psi, 40.000 psi, 60.000 psi, 80.000 psi, 100.000 psi
2.000 bar, 4.000 bar, 5.000 bar, 7.000 bar

Tallas:

100 mm, 160 mm

Precisión del manómetro:

1% de la separación para rangos hasta 60.000 psi.
Rangos > 60.000 psi 1,6% de span.

Tamaño de la conexión de proceso:

9/16-18 UNF-2B rosca derecha o izquierda
M16 x 1,5 Hembra

¿Quiere saber más?

Ahora que comprende los retos únicos de las aplicaciones de chorreado de agua a ultra alta presión y de chorro de agua, puede ver por qué el manómetro que seleccione debe estar diseñado adecuadamente para garantizar la seguridad de su operación y de su personal.

El Ashcroft® T6500 es sólo un ejemplo de varios instrumentos que ofrecemos para proporcionar mediciones de presión precisas y fiables en las condiciones más difíciles. Para explorar algunas de nuestras otras opciones, descargue nuestro Folleto de Instrumentos de Alta Presión.

Si desea más información sobre manómetros, consulte algunos artículos anteriores que hemos escrito:

• Cómo identificar su manómetro y obtener el recambio adecuado
• ¿Cómo afecta la temperatura al rendimiento de los manómetros?
• ¿Cómo seleccionar la gama de manómetros adecuada?
• ¿Con qué frecuencia debo comprobar la calibración de mi manómetro?

O hable con uno de nuestros expertos del sector y obtenga respuesta a todas sus preguntas sobre manómetros.

Mientras tanto, descárguese nuestro libro electrónico para saber cómo evitar averías en los equipos a presión:
