Uso de presostatos para activar alarmas o parar procesos

Los presostatos industriales tienen muchas funciones. Se utilizan para regular la presión del agua en hogares y edificios, mantener los niveles de agua en depósitos y tanques, monitorear y controlar la presión en sistemas de climatización y bombas, por nombrar algunos. Sin embargo, en Ashcroft, la mayoría de nuestros clientes utilizan interruptores de presión como un mecanismo de seguridad para activar una alarma o activar un apagado del sistema cuando se alcanzan los límites de alta o baja presión.

Ashcroft es un líder de la industria en instrumentación de medición de presión. Hemos creado este artículo para nuevos clientes como usted que quieren saber cómo los interruptores de presión pueden funcionar como una alarma o para apagar sus sistemas.

Siga leyendo para aprender acerca de los diferentes tipos de interruptores de presión comúnmente utilizados en estas aplicaciones y las aprobaciones adicionales que estos interruptores pueden necesitar para ser utilizados en esta capacidad. Cuando termine de leer, también encontrará recursos adicionales sobre presostatos que pueden interesarle.
.

4 formas en que se utilizan los presostatos para la seguridad.

Regular los límites de presión en sistemas de alta y baja presión es esencial para la seguridad y la integridad operativa en aplicaciones industriales. Los presostatos detectan eficazmente los cambios de presión, desencadenando respuestas de ajustes sencillos, alarmas del operario o, si es necesario, paradas del proceso para evitar daños y peligros. He aquí cómo:

1. Alarma de alta presión.

Para utilizar un presostato como alarma de alta presión, el instrumento se configura para activar un microinterruptor cuando la presión aumenta hasta un nivel de alarma predeterminado. Este interruptor puede conectarse directamente a una alarma o luz visible para notificar al operador o integrarse en el sistema de control. El sistema de control puede alertar al operario o ajustar automáticamente el proceso para restablecer los niveles normales de presión.

2. Alarma de alta presión y apagado.

Cuando necesite que el presostato sirva tanto de alarma como de dispositivo de parada, necesitará dos presostatos de punto de consigna simple o un presostato de punto de consigna doble. El primer presostato de valor de consigna se conecta directamente a una alarma o luz visible para avisar al operario o se integra en el sistema de control, igual que en el caso anterior.

El segundo punto de consigna está calibrado a un umbral de presión más alto. Una vez que el sistema alcanza este umbral de presión más alto, se apaga automáticamente, ya sea directamente a través del presostato o a través del sistema de control. se apagará automáticamente, ya sea directamente a través del presostato o a través del sistema de control. Este nivel añadido de protección del presostato detiene todo el sistema para evitar posibles daños o lesiones.

Figura 1: Presostato Ashcroft® Serie B con un solo punto de ajuste.

Figura 2: Presostato Ashcroft® Serie L con doble punto de ajuste.

3. Una alarma de baja presión.

Cuando se trata de utilizar un presostato como alarma cuando la presión baja demasiado en un proceso, se hace de forma similar a como se hace con una alarma de alta presión, con algunas consideraciones adicionales.

El presostato está configurado para activar el microinterruptor al disminuir la presión en el nivel de alarma. Este interruptor puede conectarse directamente a una alarma o luz visible para notificar al operario o integrarse en el sistema de control. El sistema de control emitirá entonces una alarma al operario o realizará un ajuste automático del proceso para intentar que la presión del proceso vuelva a la normalidad.

Sin embargo, al configurar una alarma de baja presión, también es importante determinar si la presión de funcionamiento normal es considerablemente alta y el nivel de alarma de baja presión es considerablemente bajo. En tales escenarios, es posible que no pueda ajustar el valor de presión de alarma dentro de un rango adecuado para la alta presión de funcionamiento.

Un ejemplo común de esto es un tanque de oxígeno. La presión del tanque lleno puede ser superior a 2.000 psi mientras que el valor de alarma puede ser tan bajo como 100 psi. En este caso, necesitará utilizar un interruptor activado por pistón en lugar de un interruptor de actuador de diafragma. Por ejemplo, un Interruptor Ashcroft® Serie A con un rango de 1,000 psi puede ser ajustado tan bajo como 100 psi y también tiene una presión máxima de trabajo de 5,000 psi.

Figura 3: Presostato Ashcroft® Serie A.

4. Una alarma de baja presión y la activación de parada.

Para implementar eficazmente una alarma de baja presión y la activación de parada, puede utilizar dos interruptores de punto de ajuste único o un interruptor de punto de ajuste doble. Un punto de ajuste se designa para la función de alarma, como se ha descrito anteriormente, y el segundo punto de ajuste se calibra para un umbral de presión inferior.El segundo punto de ajuste se calibra a un umbral de presión inferior. Cuando se alcanza esta presión específica, el sistema se apaga automáticamente, ya sea directamente a través del presostato o a través del sistema de control.

5. Alarmas de alta y baja presión.

Para los sistemas que requieren alarmas de alta y baja presión, se puede configurar un interruptor de punto de ajuste doble para gestionar ambas funciones. Un microinterruptor de punto de ajuste se ajusta aumentando el valor de alarma alto y el otro se ajusta disminuyendo el valor de alarma bajo.

Autorizaciones para alarmas y paradas que puedan ser necesarias

1. Nivel de integridad de la seguridad (SIL)

Algunos sistemas pueden requerir certificaciones adicionales, como una clasificación de Nivel de Integridad de Seguridad (SIL). Muchos sistemas de apagado incorporan esta clasificación para garantizar la fiabilidad y la seguridad. Ashcroft Serie A y Serie B de Ashcroft son capaces de lograr la certificación SIL 3. Para obtener una clasificación SIL 3 para su sistema de apagado de seguridad, usted usaría múltiples interruptores configurados en un arreglo de votación.

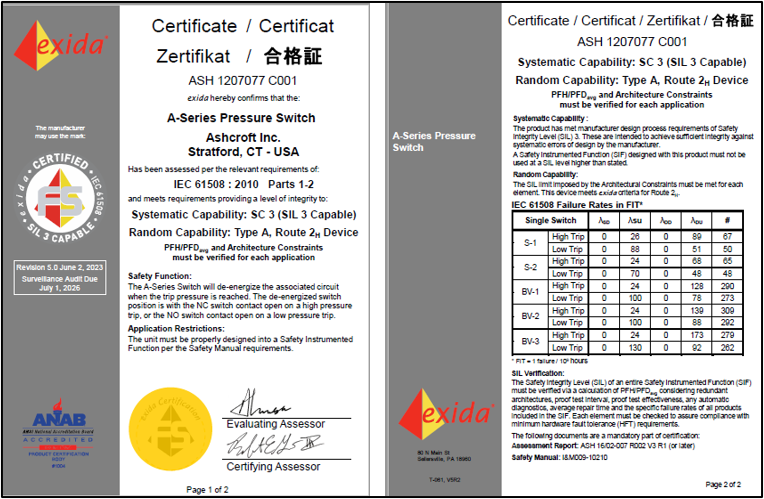

Figura 4: Certificado SIL Ashcroft® Serie A.

2. Control de límite de vapor para calderas (UL-385 - Control de límite de caldera)

Otra aplicación de seguridad de los presostatos es la regulación de la presión de vapor en calderas. Por ejemplo, los presostatos Ashcroft® Serie B para el control del límite de vapor está diseñado para su uso en calderas equipadas con quemadores eléctricos. El interruptor de control de límite es ajustable y puede detener la operación del quemador cuando la presión de la caldera sobrepasa los niveles de operación segura recomendados.

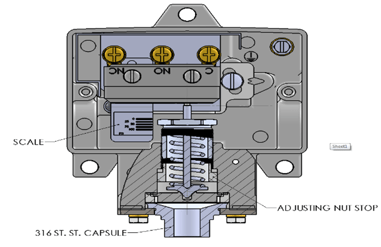

Figura 5: Interruptor de control de límite de vapor homologado por U.L.

3. Interruptor de control de límite de gas y aceite (UL-385 - Control de límite de caldera)

El Interruptor Ashcroft® Serie B para control de límite de gas y aceite de presión media está diseñado para uso con aire, gas LP, gas natural, fuel oil número #1 & #2 y aceite No. #6 precalentado a 240 °F. Este control de límite es un interruptor ajustable accionado por presión con una cámara secundaria para evitar que el combustible entre en el recinto del interruptor en el improbable caso de que el diafragma desarrolle una fuga. El control apaga una bomba de combustible en condiciones de alta o baja presión.

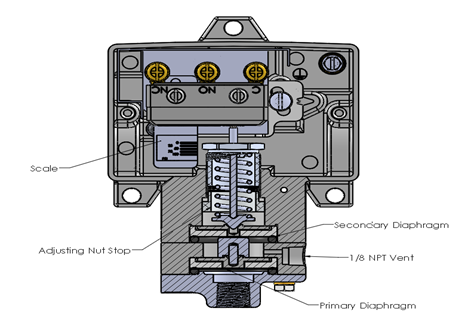

Figura 6: Interruptor de control de límite listado U.L.

Vaya más allá de lo básico.

Ahora que ya tiene un conocimiento básico de las distintas formas en que se pueden utilizar los presostatos para activar alarmas y paradas en múltiples aplicaciones industriales, puede que esté preparado para profundizar un poco más. Aquí tiene algunos artículos relacionados que pueden ayudarle a empezar.

• Qué es un presostato
• Elegir un presostato: 9 factores a tener en cuenta
• Fundamentos de los presostatos (seminario web)
• Códigos de clase y división en presostatos a prueba de explosión
• ¿Qué es la certificación SIL para presostatos?

O, para hablar directamente con alguien, no dude en ponerse en contacto con uno de nuestros expertos en productos si tiene alguna pregunta. Mientras tanto, descargue nuestro libro electrónico para obtener más información.
