¿Qué es un transductor de presión?

Un transductor de presión, que también puede denominarse transmisor de presión o sensor de presión, es un dispositivo electrónico que mide y supervisa la presión del aire, gas o líquido que fluye por los sistemas industriales. Aunque parecen pequeños, estos instrumentos están construidos con tecnología avanzada para proporcionar mediciones de presión precisas y fiables en diferentes etapas del proceso.

Ashcroft es un líder de la industria en instrumentación de medición de presión y creó este artículo para proporcionar una base de información básica sobre los transductores para los principiantes de la industria.

Siga leyendo para aprender cómo funcionan y dónde se utilizan. También obtendrá una visión general de los diferentes tipos de sensores, normas de fabricación, precisión de los sensores y mucho más. Cuando termine de leer, también encontrará recursos adicionales sobre transductores que pueden interesarle.

¿Cómo funciona un transductor de presión?

Los transductores de presión convierten las mediciones de presión en una señal eléctrica de salida (corriente o tensión). Las salidas comunes de los transductores son de 4 a 20 mA (miliamperios), rangos de tensión de 0-5 Vcc (corriente continua de tensión), 0-10 Vcc y milivoltios por voltio.

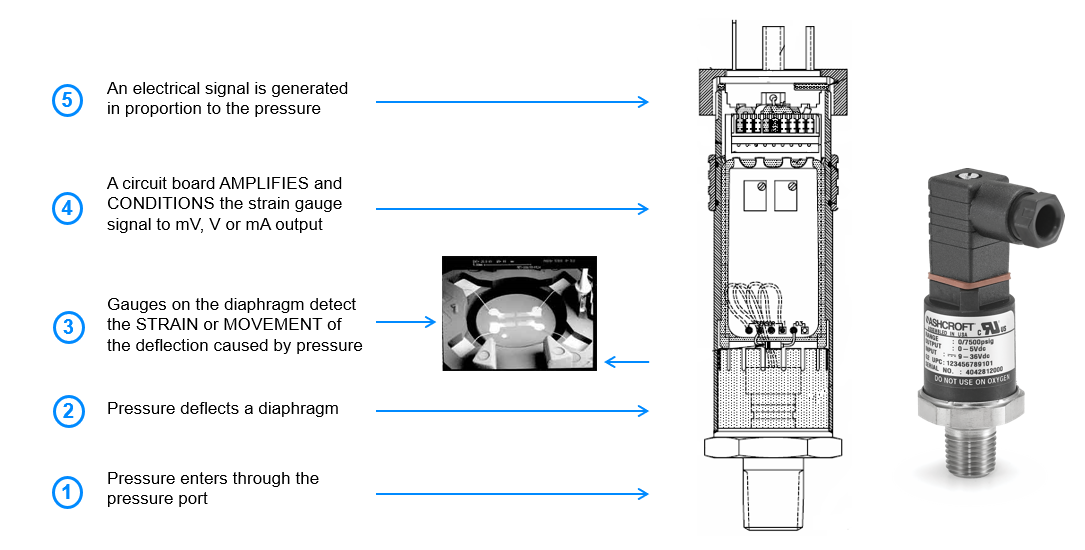

Figura 1: Funcionamiento de un transductor de presión.

¿Dónde se utilizan los transductores de presión?

Los sensores de presión están diseñados para soportar condiciones extremas (frío intenso o calor elevado), así como golpes y vibraciones importantes. Los transductores se pueden encontrar en cualquier aplicación que requiera una supervisión continua del proceso. Entre las aplicaciones más comunes se incluyen:

• Equipos HVAC/R
• Plantas alimentarias y farmacéuticas
• Transporte todoterreno
• Hidráulica
• Neumática
• Fabricación de semiconductores


¿Cuál es el rango de presión de un transductor?

Estos sensores pueden medir con precisión rangos de presión desde 0-0,1 pulgadas de agua (baja presión) hasta 72.000 libras por pulgada cuadrada (psi) para alta presión.) Sus niveles de precisión oscilan entre ±0,02% y ±2,00% del intervalo. El tipo de sensor que utilice (baja presión o alta presión) dependerá de los requisitos de la aplicación.

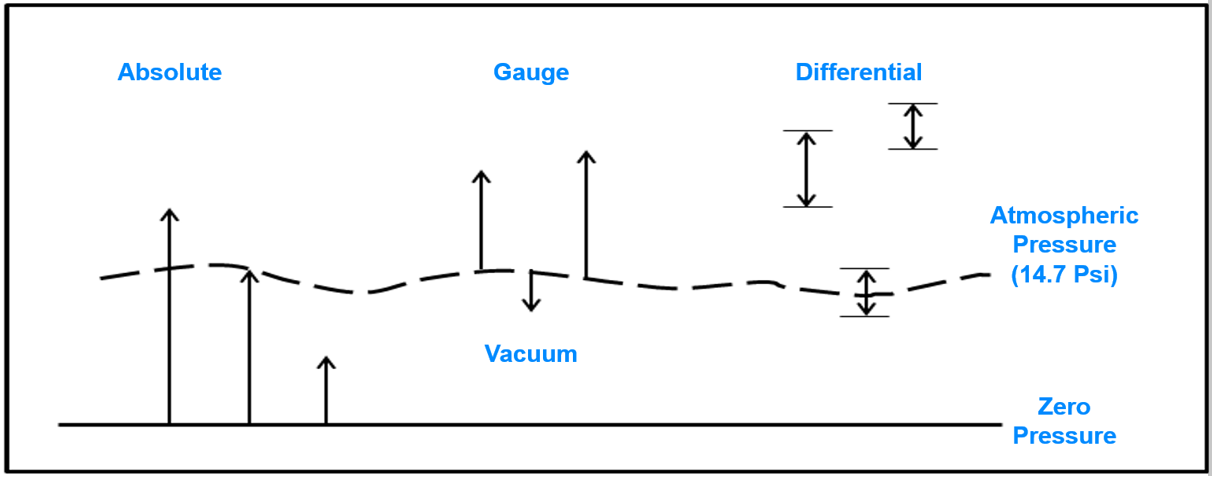

¿Qué tipos de presión mide un transductor?

Presión absoluta. La presión absoluta se produce cuando el aire está completamente ausente. Sólo entonces se crea un vacío perfecto o total. No existe presión absoluta negativa. Cuando se mide la presión, será la misma y no fluctuará independientemente de la presión atmosférica o barométrica.

Presión manométrica. Presión positiva superior a la presión atmosférica o barométrica tomando como referencia la presión ambiente.

Presión de vacío. Presión negativa inferior a la presión atmosférica o barométrica tomando como referencia la presión ambiente.

Presión diferencial. Medida de la diferencia de presión entre dos puntos de un sistema.

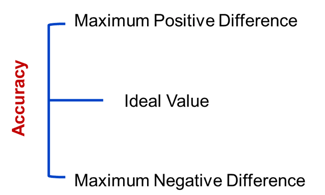

¿Qué precisión tienen los transductores de presión?

Dependiendo de su proceso, la precisión del transductor puede ser crucial. Por ejemplo, si está controlando una sala de aislamiento, es fundamental mantener determinados niveles de presión y disponer de un transductor de gran precisión. Por otro lado, si está midiendo y controlando un proceso sencillo como la medición de los niveles de agua, puede que sólo necesite que el transductor produzca mediciones moderadamente precisas o incluso lecturas poco precisas.

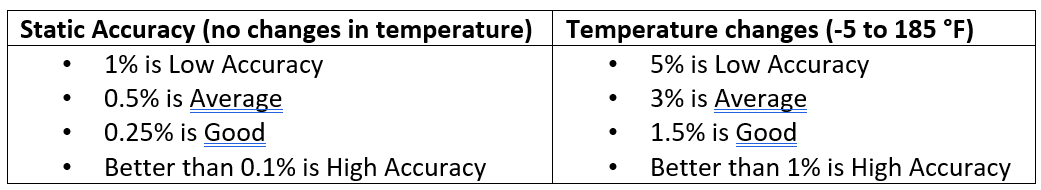

La precisión de un transductor también dependerá de si incluye o no los efectos de la temperatura. La siguiente tabla le da una idea de los rangos de precisión que encontrará en un transductor:

Por supuesto, hay más elementos que contribuyen a la precisión global o al rendimiento del sensor, todos ellos incluidos en la declaración de precisión del fabricante. Para saber más sobre cómo se define la precisión y todos los elementos que se incluyen en los transductores y transmisores, lea nuestro libro electrónico, Declaración de precisión para instrumentos de presión.

¿Qué tecnología se utiliza en los transductores?

Los sensores de presión incorporan diversas tecnologías de detección, que pueden influir en la precisión del instrumento. Estos son algunos de los tipos de tecnología que se suelen encontrar en los sensores de presión

Sensor de película fina por deposición química de vapor (CVD)

El CVD es un ejemplo de la avanzada tecnología de detección utilizada en los instrumentos de presión de alta precisión. Está diseñado para mantener una alta fiabilidad y rendimiento en todas las aplicaciones de media y alta presión. Los transductores Ashcroft, incluyendo el sensor de presión OEM S1 y el transductor de presión Ashcroft G2, así como los transmisores de presión de alta pureza ZT y ZX, todos utilizan la tecnología de detección CVD para lograr una medición de presión precisa y consistente. Vea este video para aprender sobre la tecnología CVD.

Si-Glas^TM MEMS capacitivos de silicio

Si-Glass^TM es otro ejemplo de tecnología punta diseñada para la medición precisa y constante de la presión en aplicaciones de presión excepcionalmente baja. Por ejemplo, esta tecnología es para mediciones de flujo de aire, aspiración, control de presurización de salas y detección de fugas. El transductor de presión Ashcroft CXLdp, el transductor de presión DXLdp y el calibrador portátil Ashcroft ATE-2 utilizan la tecnología Si-Glas por su alta precisión, repetibilidad y estabilidad. Vea este video para aprender más sobre Si-Glas^TM Si-Glas TM.

Vaya más allá de los conceptos básicos.
Ahora que ya tiene una comprensión básica de los transductores de presión y de cómo funcionan estos sensores en diferentes aplicaciones, puede que esté preparado para profundizar un poco más. Aquí tiene algunos artículos relacionados que pueden ayudarle a empezar.
- Elegir el sensor de presión adecuado: 5 factores a tener en cuenta
- Elección de un transductor de presión para entornos críticos
- ¿Cuánto cuestan los transductores de presión?

Mientras tanto, no dude en ponerse en contacto con nosotros hoy mismo para hablar con uno de nuestros expertos del sector si tiene alguna pregunta o descargue nuestro libro electrónico para obtener más información.
