Ventajas de la posibilidad de ajustar el cero y el margen en los sensores de presión

Este blog se publicó originalmente el 20 de junio de 2022 y se actualizó el 28 de mayo de 2025.

Mantener mediciones de presión precisas y estables es un reto constante en aplicaciones exigentes, sobre todo a medida que los sensores de presión envejecen o se exponen a condiciones extremas como vibraciones, fluctuaciones de temperatura o ciclos de presión. Esto puede provocar una pérdida de estabilidad que haga que el sensor se desvíe de su rango especificado. Cuando esto ocurre, hay que tomar una decisión importante: recalibrar o sustituir el instrumento.

Como líder de confianza en tecnologías de medición de presión, Ashcroft aporta más de 170 años de experiencia en ingeniería para apoyar aplicaciones de procesos en múltiples industrias. Lea este artículo para aprender más acerca de la ajustabilidad cero y span, por qué es importante para el rendimiento del sensor a largo plazo, los beneficios y limitaciones del uso de transductores de presión ajustables y cómo determinar cuándo es necesaria la recalibración.

Siga leyendo para descubrir cómo los transductores de presión con ajustabilidad cero y span pueden mejorar la fiabilidad de su sistema y ayudarle a evitar costosas interrupciones. También encontrará enlaces a otros artículos y recursos que le ayudarán a profundizar aún más en este tema.

¿Qué son los errores de cero y de intervalo?

En otro artículo, ofrecimos una visión general de los errores de desplazamiento del cero y del intervalo, exploramos las causas más comunes y proporcionamos cuatro estrategias para corregir estos errores. A continuación, clasificamos cada una de ellas:

• Eldesplazamiento del cero se refiere al error de salida en el extremo inferior del rango de medición. Aunque mucha gente asocia el desplazamiento del cero con 0 psi, en rangos compuestos, puede representar el vacío total (- 14,7 psi).


• El offset de span indica el error de salida en todo el rango de medición. Por ejemplo, una unidad de cero a 30 psi tiene un intervalo de 30 psi, pero una de vacío a 30 psi tiene un intervalo de 44,7 psi.

Son muchos los factores que pueden provocar errores de ajuste de cero y de span, entre ellos las imperfecciones inherentes a los elementos de detección o a la electrónica de su instrumento, los factores ambientales, el ruido eléctrico y la deriva. estos errores de ajuste se expresan generalmente como un porcentaje del span o un porcentaje de la salida.

Por desgracia, muchos sistemas dependen de sensores de presión que no pueden ajustarse sobre el terreno, lo que provoca paradas imprevistas y costosas sustituciones.

¿Qué es la ajustabilidad de cero y de intervalo en un sensor de presión?

La ajustabilidad de cero y span es una característica de los sensores de presión que se utiliza para recalibrar o corregir la salida del instrumento en los extremos de su rango calibrado. Normalmente, estos ajustes se realizan mediante potenciómetros u otras herramientas de ajuste (por ejemplo, un interruptor de láminas con un imán) para modificar la señal de salida en los puntos de medición cero y de intervalo completo.

• Ajuste a cero alinea la salida del transductor con la presión cero (o el valor inferior del rango).


• Ajuste span ajusta la salida correcta al valor de presión de fondo de escala.

El ajuste de la señal de salida tanto en el cero como en el span corrige los errores causados por la deriva del sensor, que puede resultar de un uso prolongado o de numerosos ciclos de presión. La frecuencia de recalibración depende de la aplicación específica y de los requisitos de calibración.

Juntos, el ajuste del cero y el span proporcionan control sobre la salida del transductor de presión, garantizando que refleje con precisión los valores de presión reales incluso cuando cambian las condiciones de funcionamiento o las configuraciones del sistema.

Algunos sensores de presión, incluyendo el Ashcroft® E2G (con ajuste magnético), el Ashcroft® CXLdp y los transductores Ashcroft® DXLdp todos ofrecen estas opciones de ajuste. Con estos instrumentos, puede recalibrar los sensores in situ o en el campo, extendiendo su vida útil y restaurando un rendimiento fiable sin interrumpir su operación.

Tenga en cuenta que los transductores de presión Ashcroft® serie E2 también incluyen ajuste de cero y span para ubicaciones peligrosas a prueba de explosiones, intrínsecamente seguras y no incendiarias.

Ventajas y limitaciones de un transductor de presión con ajuste de cero y span

En el lado positivo, la posibilidad de ajustar el cero y el intervalo permite al usuario final ajustar la salida del sensor de presión en sus instalaciones o sobre el terreno para reducir al mínimo el tiempo de inactividad de las aplicaciones críticas. El ajuste de estos parámetros garantiza que el transductor de presión siga proporcionando mediciones precisas incluso tras un uso prolongado o una exposición ambiental. Esto elimina el tiempo, el coste y los inconvenientes de enviar el transductor de vuelta al fabricante o a un laboratorio de calibración para su recalibración.

La principal limitación es que el ajuste de cero y span sólo se refiere a la señal de salida en el punto cero y en el span completo del dispositivo. Sin embargo, cualquier desviación de la señal entre estos puntos no se puede ajustar. Esto puede ser importante para el usuario final en función de los requisitos de precisión de la aplicación. Si la precisión en todo el rango del sensor de presión es crucial, el sensor debe sustituirse o enviarse al fabricante para su reparación y recalibración.

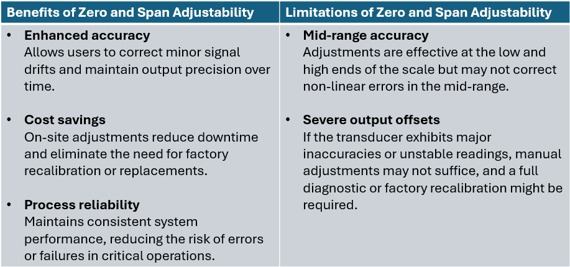

Figura 1. Ventajas y limitaciones del ajuste del cero y el margen

¿Cuáles son los efectos sobre la precisión?

En nuestra guía, explicamos cómo el ajuste del cero y del intervalo ayudan a mantener la precisión del sensor de presión dentro de la tolerancia de la precisión indicada.

Si se detecta que un sensor tiene una desviación importante, el usuario puede utilizar una referencia de medición (es decir, un manómetro de prueba) que sea al menos cuatro veces más precisa que el sensor en cuestión, junto con una fuente de presión, un multímetro y herramientas para ajustar los potenciómetros y volver a ajustar la señal de salida a las especificaciones.

Usos típicos en aplicaciones

Las funciones de ajuste del cero y el intervalo pueden utilizarse en muchas aplicaciones, pero es más relevante en industrias que tienen estrictos requisitos de verificación de la calibración. Por ejemplo, los sensores de presión utilizados en aplicaciones farmacéuticas, donde los fabricantes deben verificar la calibración de sus sistemas y procesos cada 3 o 6 meses porque la precisión de la señal de salida es crucial para la funcionalidad del sistema o dispositivo.
