Reseña del producto: Transductor de presión de fluoropolímero ZL95 con pantalla

Los transductores de presión utilizados en la industria de semiconductores deben diseñarse y fabricarse con materiales que puedan evitar la contaminación en su proceso, y también manejar líquidos o gases corrosivos en determinadas aplicaciones, como equipos de limpieza y estaciones húmedas.

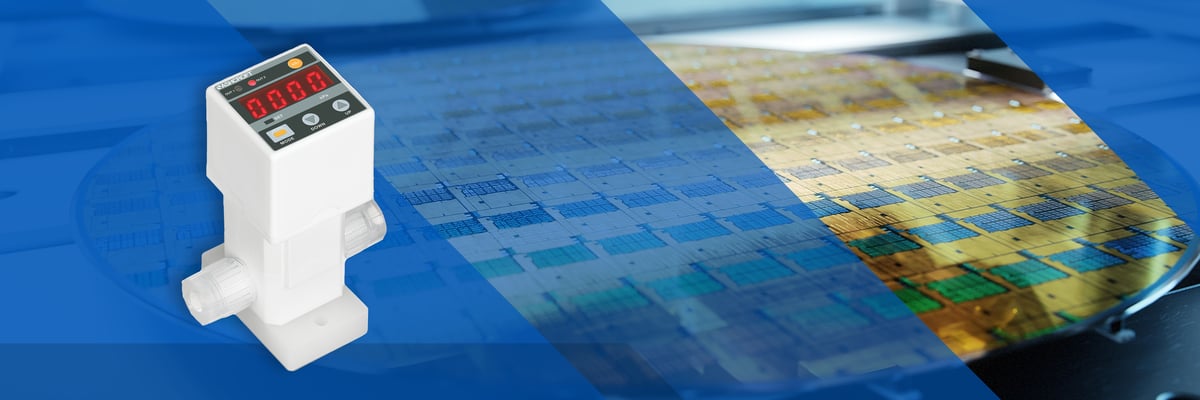

Ashcroft ha lanzado recientemente el transductor de presión de fluoropolímero ZL95 con una pantalla LED de 4 dígitos, hecho especialmente para ambientes corrosivos. Las partes húmedas de PTFE/PFA proporcionan una vida útil prolongada y resistencia a la corrosión.

En esta revisión se analizarán las características de este transductor de presión y cómo puede proporcionar mediciones de presión fiables para su aplicación de semiconductores.

Características importantes

El ZL95 incorpora una pantalla LED de fácil lectura con salidas de conmutación NPN y un sensor de capacitancia que proporciona una excelente estabilidad térmica. Dispone de múltiples opciones de montaje, incluidas conexiones de tubo, tuercas a presión, tuercas abocardadas y tuercas roscadas.

Otras características son:

• Resistente a la corrosión por productos químicos como el ácido fluorhídrico
• Compatible con diámetros de tubo de 0,25 a 0,5 pulg. D.E.
• Envasado y embolsado en sala blanca de clase 100.000
• Elección de salidas (4-20 mA, 0-5 Vcc, 0-10 Vcc o 1-5 Vcc)

Materiales

El transductor de presión Ashcroft ZL95 con pantalla es un transductor de presión de fluoropolímero diseñado para su uso en procesos de semiconductores que requieren partes húmedas de PTFE/PFA para mejorar la compatibilidad química para su uso en gases y fluidos corrosivos.

Un diafragma de aislamiento secundario y un diseño de ventilación aíslan el elemento sensor cerámico de gases y líquidos corrosivos.

Especificaciones

Rangos de presión: 0-45 psi a 0-75 psi

Conexión a proceso: Los tamaños de conexión de tubo incluyen: 1/4 pulg., 3/8 pulg. y 1/2 pulg.

Precisión: ±1,0% del intervalo a 23 °C (73 °F). La precisión incluye los efectos de linealidad, histéresis y repetibilidad.

Temperatura de funcionamiento: 10 °C a 60 °C (50 °F a 140 °F)

Señal de salida: 4 a 20 mA (3 hilos), 0 a 5 Vcc (3 hilos), 0 a 10 Vcc (3 hilos), 1 a 5 Vcc (3 hilos)

Tensión de alimentación: 21,6 a 26,4 Vcc

Homologaciones: CE, UKCA, RoHS

Tiempo de respuesta de la pantalla ajustable: 25 ms, 200 ms, 250 ms, 2,5 seg, 5 seg, 10 seg

Industrias y aplicaciones

La ZL95, con sus materiales húmedos de PTFE/PFA, es una solución ideal para aplicaciones de semiconductores en las que otras piezas húmedas pueden no ser compatibles (acero inoxidable, por ejemplo) o resultar demasiado costosas (como Hastelloy).

Este transductor de presión también es ideal para:

• Equipos de limpieza para semiconductores
• Equipos de limpieza para pantallas planas (FPD)
• Estaciones húmedas
• Sistemas de suministro de productos químicos

Principales ventajas

Entre las ventajas del ZL95 se incluyen sus piezas húmedas de PTFE/PFA que proporcionan una baja elución de iones metálicos, su pantalla LED de 4 dígitos brillante y fácil de leer y su botón de puesta a cero. También cuenta con un elemento sensor aislado para líquidos y gases corrosivos que incorpora nuestro diseño especial de ventilación para aumentar la vida útil del sensor.

Resumen

El transductor de presión ZL95 es una buena elección para aplicaciones de semiconductores en las que se requiere pureza del medio y/o resistencia a la corrosión. Es un sensor fiable y duradero que puede satisfacer los requisitos de su aplicación.

Consulte la hoja de datos para obtener todas las especificaciones y más información sobre este nuevo transductor.
