Ventajas de los racores en T de bajo volumen para conjuntos de instrumentos

Si trabaja en cualquier sector en el que necesite conjuntos de instrumentos de presión montados sobre juntas de diafragma, las fluctuaciones de la temperatura ambiente pueden afectar a la precisión de sus instrumentos de presión, especialmente en sistemas de baja presión. Para ayudar a minimizar las fluctuaciones de temperatura y mejorar la precisión de las lecturas de sus instrumentos, recomendamos mantener el volumen de fluido de llenado lo más bajo posible utilizando un racor en T de bajo volumen en su conjunto de cierre de diafragma.

Como líder en la industria de instrumentación de presión y temperatura desde 1852, Ashcroft ha desarrollado una serie de artículos que cubren temas y términos comunes de la industria de procesos. Si usted es nuevo en la fabricación o aplicaciones de proceso o simplemente quiere un repaso, este es un buen lugar para empezar.

Lea este artículo para conocer los conceptos básicos de los racores en T de bajo volumen, incluyendo qué son, cómo funcionan y las ventajas de utilizarlos como parte de su montaje para este tipo de aplicaciones.

¿Por qué utilizar un racor en T de bajo volumen?

Los errores en las lecturas de los instrumentos de presión pueden producirse cuando los cambios de temperatura ambiente provocan la expansión o contracción del fluido de llenado en un instrumento de presión. El impacto de este error en la precisión del instrumento está influenciado por varios factores, incluyendo la tasa de expansión del relleno, la flexibilidad del diafragma, cuánto cambia el volumen de relleno con la temperatura y el rango de presión del instrumento.

Nota: Aunque un cambio en el volumen de llenado interno del conjunto no depende del rango de presión del instrumento, el porcentaje de error final sí depende del rango. Por lo tanto, los manómetros de rango de presión bajo tendrán errores más altos que los de rango de presión alto.

Cómo un ajuste en T de bajo volumen puede ayudar con los errores de los instrumentos.

Si desea eliminar o reducir las imprecisiones relacionadas con la temperatura en las mediciones de los instrumentos de presión, el uso de un accesorio en T de bajo volumen puede ayudarle. Utilice este dispositivo en su conjunto de junta de diafragma y disminuirá el volumen total de llenado en el conjunto y reducirá el impacto de las fluctuaciones de temperatura en su instrumento. Es importante tener en cuenta que los racores en T tradicionales no ofrecen las mismas ventajas que los racores de bajo volumen.

El uso de tes compactas o accesorios cruzados reduce el volumen interno del ensamblaje y reduce el error de temperatura del instrumento(s) acoplado. Los ensambles de sello de diafragma Ashcroft® cuentan con un diseño de bajo volumen como opción estándar.

Consejo: Para optimizar la configuración de los instrumentos, es mejor reducir el número de racores y garantizar la uniformidad de los tamaños de conexión (por ejemplo, todos ½ NPT o todos ¼ NPT).

Ventajas de un racor en T de bajo volumen en un conjunto de junta de diafragma

Cuando se acoplan varios instrumentos a una sola junta de diafragma, es importante mejorar la eficacia del conjunto para conseguir la instrumentación más fiable y precisa posible. Eso significa diseñar el conjunto para minimizar:

- Posibles vías de fuga

- El peso total del conjunto, centrándose en los puntos de carga.

- Los efectos del uso diario con pulsaciones, vibraciones y fluctuaciones de temperatura.

- Volumen de llenado dentro del conjunto

Colocar un instrumento en un racor en T garantiza que su peso se distribuya uniformemente sobre el puerto de conexión del sello de diafragma, lo que reducirá el riesgo de daños durante el transporte. El uso de un accesorio en T también requiere menos líquido de llenado. Esto ayuda a mejorar la precisión de la temperatura del conjunto durante el funcionamiento.

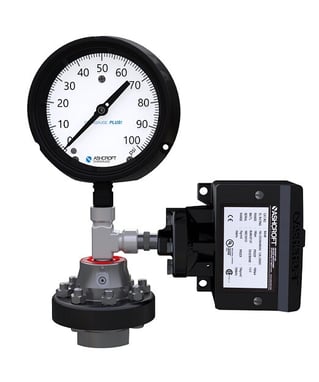

Figura 1. Conjunto de instrumentos con racor en T que utiliza un manómetro y un interruptor.

Vaya más allá de lo básico.

Ahora que conoce un poco mejor los racores en T de bajo volumen y su funcionamiento, quizá desee obtener información más detallada sobre los conjuntos de juntas de diafragma. Aquí tiene algunos artículos relacionados para su referencia.

• ¿Qué es una junta de diafragma?
• ¿Qué factores afectan al rendimiento de las juntas de diafragma?
• ¿Cuál es el conjunto de instrumentos de presión adecuado para mi aplicación?

No dude en Contacto con cualquier pregunta o duda. Mientras tanto, descargue nuestra guía para obtener más información sobre la selección de una solución de montaje de instrumentos para sus necesidades específicas.
