Con el abaratamiento de la tecnología de detección y la mejora de los protocolos estandarizados, por fin se está haciendo realidad la ventaja de interconectar los sensores con la comunicación digital. Protocolos normalizados como CANbus permiten la comunicación directa entre sensores y unidades de control electrónico (ECU). Estos protocolos pueden ayudar a mejorar la eficacia y la velocidad del sistema en general al reducir las incertidumbres de E/S, simplificar el cableado y ayudar a priorizar las señales. También ayudan a definir señales de modos de fallo y comprobaciones de errores.

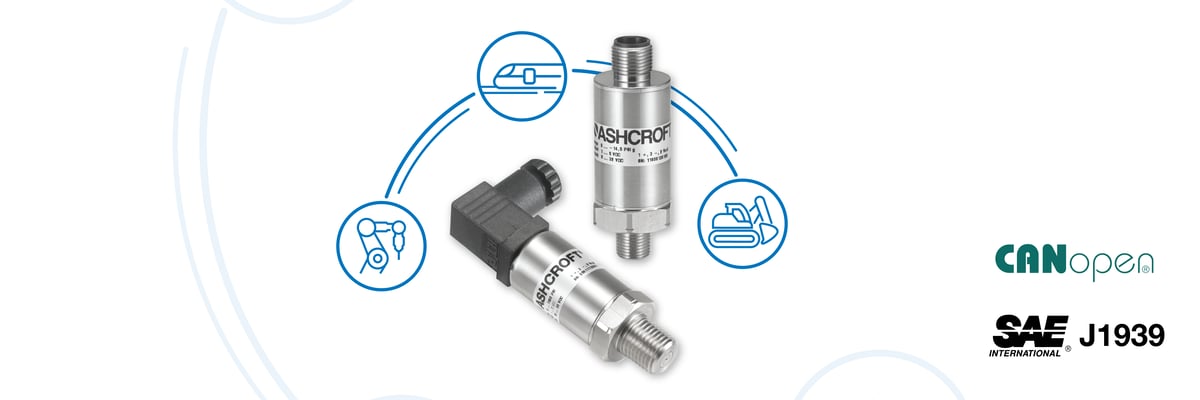

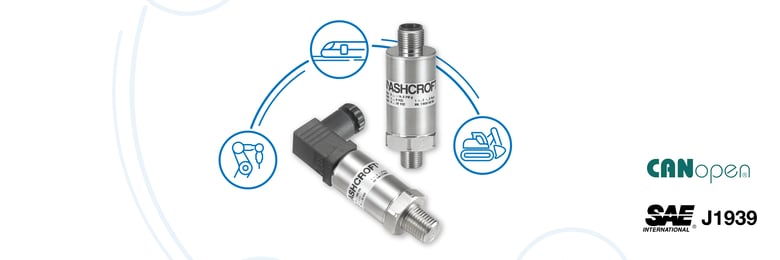

Los protocolos CANbus estándar se han utilizado como guía para crear protocolos de capas superiores, como CANopen® para la automatización industrial y SAE J1939 para la industria del automóvil. Estos protocolos de comunicación se están utilizando en transductores y transmisores de presión para reemplazar las salidas analógicas tradicionales (como 4-20mA o 0-5Vdc) de los sensores. El nuevo KD41 de Ashcroft aprovecha los beneficios de la interfaz CANbus proporcionando opciones para los protocolos CANopen y SAE J1939.
El nuevo transductor de presión KD41 de Ashcroft también ofrece características clave como:
- Rangos de presión de 5 psi a 20.000 psi
- Una precisión de +/-0,5% del rango estándar y +/-0,25% opcional
- Temperaturas del medio de -40ºC a 125ºC
- Diseño compacto y robusto de acero inoxidable
- Grado de protección IP67 estándar e IP69K opcional
Para aplicaciones SAE J1939, el KD41 se define como un transductor ECU tipo-1 y se configura fácilmente con:
- Terminación de bus externa
- Parámetros estándar PNG, SPN o personalizados
Las características de hardware del KD41 CANopen incluyen terminaciones para configuraciones estándar, divididas y de habilitación/deshabilitación por software, así como aislamiento galvánico. Junto con el conjunto de configuración estándar CANopen (perfiles de comunicación CiA 301 y CiA 404), el KD41 ofrece funciones adicionales como:
- Velocidad de transmisión configurable, o tasas de bits, de 20kBit/s a 1000kBits/s
- Compatibilidad con identificadores CANopen 2.0A o 2.0B
- Una unidad de sujeción para limitar el rango de medición
- Transmisión de medidas en función de los acontecimientos
- Unidad de escala lineal configurable (CiA 404) para calcular la desviación, la integración, las funciones polinómicas o la aproximación del grado de llenado esférico o cilíndrico
Nuestro equipo de expertos en ingeniería y aplicaciones está a su disposición para responder a cualquier pregunta y ayudarle a configurar el KD41 para que se adapte a su aplicación CANbus. Póngase en contacto con nosotros hoy mismo para obtener más información.
