Este artículo se publicó originalmente el 26 de septiembre de 2022 y se actualizó el 8 de mayo de 2025.
En industrias como las del petróleo y el gas, el procesamiento químico y la fabricación, mantener un control preciso de la presión es un factor importante para garantizar la seguridad y la eficacia operativas. Un presostato es una solución eficaz para ayudar a regular su sistema, pero su eficacia depende de la mecánica que hay detrás de estos instrumentos.
En este artículo nos centraremos en el término banda muerta y su papel en el mantenimiento de la precisión de la presión en sus aplicaciones. Con la amplia experiencia de Ashcroft en instrumentación de presión, obtendrá información sobre la optimización del uso de presostatos para asegurar que sus sistemas funcionen sin problemas y de forma segura.
Cuando termine de leer, también tendrá acceso a recursos adicionales que le ayudarán a profundizar sus conocimientos sobre la elección del presostato adecuado para sus necesidades específicas.
Cómo funciona un presostato
Para entender la banda muerta, primero hay que conocer los fundamentos de un presostato.
Los presostatos son dispositivos que abren o cierran un circuito eléctrico detectando los cambios de presión y abriendo y cerrando mecánicamente un microinterruptor en un punto predeterminado. Estos instrumentos funcionan con la presión del proceso y no con energía eléctrica. He aquí cómo funcionan:
- La presión del proceso entra en la Conexión de Presión.
- Un aumento de la presión aplica una fuerza sobre el Actuador, haciendo que se mueva hacia arriba.
- El muelle y la tuerca de ajuste crean una fuerza opuesta, impidiendo que el actuador se mueva hacia arriba. (Nota: lafuente de presión tiene que ser mayor que la fuerza opuesta del muelle para mover la varilla de empuje y superar el ajuste del interruptor).
- El punto de ajuste del interruptor se controla mediante la tuerca de ajuste:
Gire a la izquierda = Suba la tuerca = Disminuya la fuerza = Disminuya el punto de ajuste Gire a la derecha = Baje la tuerca = Aumente la fuerza = Aumente el punto de ajuste - Cuando la fuerza de la presión de entrada supera la fuerza del muelle, la varilla de empuje se desplaza hacia arriba, hacia el elemento de conmutación, y dispara el microinterruptor, provocando el cambio de estado del circuito.

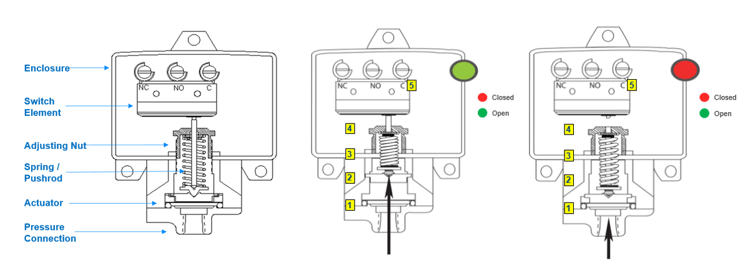

Figura 1: Funcionamiento de un presostato
¿Qué es la banda muerta o histéresis?
El punto de ajuste del interruptor -lapresión a la que se activa- viene determinado por la tensión del muelle, que puede ajustarse mediante la tuerca de ajuste. Si se sube la tuerca, se reduce la fuerza del muelle y disminuye el punto de ajuste, mientras que si se baja la tuerca, aumenta la fuerza del muelle y aumenta el punto de ajuste. El punto de rearme del interruptor es la presión a la que se desactiva el interruptor. La banda muerta es la diferencia entre el punto de consigna y el punto de restablecimiento, y suele expresarse en unidades de medida de la variable de accionamiento.

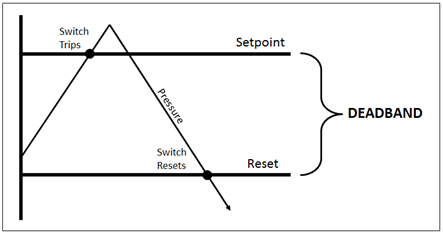

Figura 2: Diagrama de la banda muerta del interruptor
Cómo determina su presostato la banda muerta
El tipo de presostato que tenga determinará su banda muerta. Por ejemplo:
- Los presostatos de banda muerta fija tienen un valor de banda muerta que viene determinado por las propiedades mecánicas del interruptor, incluida la rigidez del diafragma, la fuerza del muelle y el rango de movimiento del émbolo del microinterruptor.
- Por otro lado, los presostatos de banda muerta ajustable tienen bandas muertas que pueden ajustarse o seleccionarse dentro de un rango específico para satisfacer los requisitos concretos de su aplicación.
Los parámetros y/o limitaciones de la banda muerta se aplican a todos los presostatos mecánicos en todas las aplicaciones.
Más información sobre el papel de la física en la banda muerta
Como hemos dicho anteriormente, los presostatos son dispositivos mecánicos y, debido a la física implicada, no se restablecen inmediatamente después de que la presión descienda por debajo del valor de consigna. Los presostatos con un valor de consigna creciente se activan cuando la presión aumenta hasta el valor de consigna. Sin embargo, cuando la presión desciende por debajo del valor de consigna, el instrumento no se restablece inmediatamente. En su lugar, requiere que la presión caiga más en la zona de banda muerta mostrada anteriormente antes de reiniciarse.

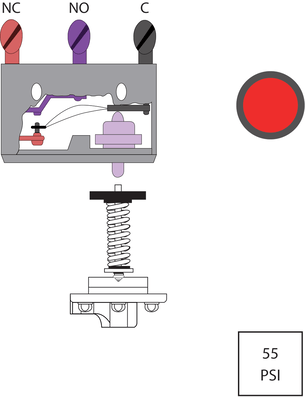

La figura 3 muestra cómo el aumento de presión comprime el diafragma y el muelle, empujando el émbolo hacia arriba y activando el microinterruptor. Cuando la presión disminuye, la fuerza del muelle devuelve el émbolo a su posición de reposo, desactivando el interruptor.
Figura 3: Activación y desactivación del microinterruptor

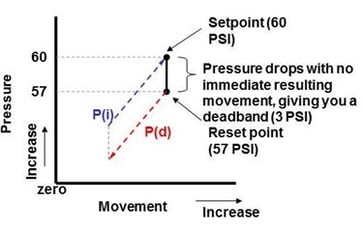

La figura 4 ilustra una curva de presión de banda muerta. Para un interruptor ajustado a 60 psi con una banda muerta de 3 psi, el interruptor se activará a 60 psi cuando la presión aumente y se desactivará a 57 psi cuando la presión disminuya.
Figura 4: Ejemplo de curva de presión de banda muerta
Otros factores que afectan a la banda muerta de un presostato
Además de los interruptores con valores de consigna crecientes (los que se restablecen a una presión más baja) y decrecientes (los que se restablecen a una presión más alta), hay algunos otros factores que influyen en el tamaño de la banda muerta. Por ejemploa fuerza necesaria para mover el émbolo del microinterruptor -y, por tanto, el tamaño de la banda muerta- depende de:
- Fuerza del muelle (vinculada al rango de presión)
- Rigidez del material del diafragma
- Recorrido del émbolo del microinterruptor
- Restricciones de diseño (por ejemplo, conjuntos de microinterruptores dobles)
Cada uno de estos componentes contribuye a la banda muerta global del presostato. El tamaño de la banda muerta depende de estos factores combinados.
