Los presostatos que se utilizan en aplicaciones industriales con cualquier tipo de líquido, como agua, aceite o productos químicos, o en procesos con riesgo de explosión, deben cumplir normas específicas. Elegir el tipo de instrumento incorrecto para estas condiciones tan exigentes puede ser peligroso para sus operaciones y su personal.
Como gerente de territorio de Ashcroft, los clientes a menudo me piden que les explique la diferencia entre un interruptor de presión NEMA 4/4X y un NEMA 7/9. La respuesta corta es que una clasificación es estanca (NEMA 4/4x) y la otra es a prueba de explosiones (NEMA 7/9). La respuesta corta es que una clasificación es a prueba de agua (NEMA 4/4x) y la otra es a prueba de explosión (NEMA 7/9). Pero esa respuesta no le dice lo que necesita saber sobre estos instrumentos antes de seleccionar el mejor presostato para sus necesidades específicas.
Lea este artículo para conocer las diferencias entre estos tipos de presostatos y cómo cada uno está diseñado para un fin específico. Cuando termine de leer, tendrá una idea clara de los presostatos, las características y las clasificaciones que debe tener en cuenta a la hora de elegir el mejor instrumento para su aplicación. También puede profundizar sus conocimientos haciendo clic en cualquiera de los enlaces relacionados con recursos adicionales.
Acerca de las clasificaciones NEMA
En Asociación Nacional de Fabricantes Eléctricos (NEMA) estableció normas para definir los niveles de protección que ofrecen los armarios eléctricos frente a las condiciones ambientales. NEMA evalúa equipos eléctricos como presostatos para determinar si pueden evitar que elementos como el polvo, el agua y los agentes corrosivos pongan en peligro la funcionalidad y la seguridad de una aplicación.
Las normas NEMA están ampliamente reconocidas en Norteamérica como punto de referencia para que los fabricantes diseñen y evalúen sus productos para que resistan los desafíos medioambientales.
¿Qué es un presostato estanco (NEMA 4/4X)?
Un presostato estanco con clasificación NEMA 4 está diseñado con una carcasa sellada para uso general en exteriores. Su función principal es proteger el instrumento frente a condiciones ambientales adversas como el polvo arrastrado por el viento, la lluvia, las salpicaduras de agua y el agua dirigida por una manguera.
La clasificación NEMA 4X proporciona las mismas protecciones que la NEMA 4 con resistencia adicional a la corrosión. Todos los presostatos NEMA 4 son una buena elección para su uso en plantas de petróleo y gas, quemadores y calderas, instalaciones de agua/aguas residuales y otros entornos exteriores adversos.

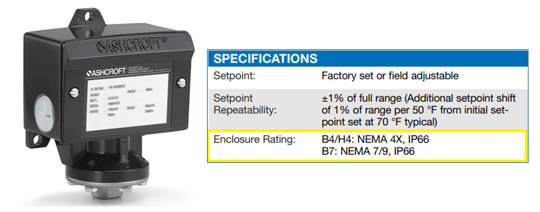

Un ejemplo de presostato estanco es el Interruptor de Presión Ashcroft® Serie B NEMA 4Xdiseñado para aplicaciones desafiantes al aire libre que requieren funcionalidad de interruptor de alta corriente y ciclo de vida. Todos los presostatos de la Serie B están calibrados a 70 °F y tienen un rango de temperatura ambiente de -20 °F a 150 °F (128 °C a 65 °C).
Figura 1. Ejemplo de un presostato Ashcroft NEMA 4X Ejemplo de un Interruptor de Presión Ashcroft NEMA 4X
¿Qué es un presostato antideflagrante (NEMA 7/9)?
Los presostatos a prueba de explosiones con clasificación NEMA 7 y 9 están diseñados para su uso en ubicaciones peligrosas, incluida cualquier área en la que puedan estar presentes gases, vapores o polvo inflamables. puede haber gases, vapores o polvo inflamables. Los presostatos a prueba de explosiones pueden contener explosiones internas sin encender las sustancias inflamables circundantes.
NEMA 7 está diseñado para ubicaciones peligrosas interiores clasificadas como Clase I, Grupos A, B, C y D, donde puede haber gases inflamables .

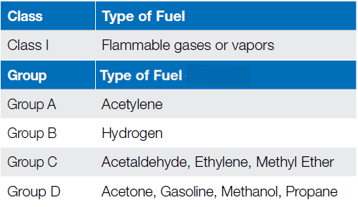

Figura 2. Clase y grupo NEMA 7
NEMA 9 está diseñado para entornos de Clase II, Grupos E, F y G, que pueden tener polvo combustible. Estos interruptores interruptores siempre están equipados con un accesorio tipo conducto en el lado eléctrico para disipar el calor o las fuentes de ignición a través de secciones roscadas, mejorando la seguridad.

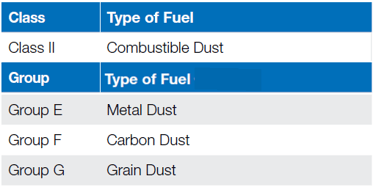

Figura 3. Clase y grupo NEMA 9
Los presostatos NEMA 7/9 son una buena elección para su uso en refinerías, plantas químicas y petroquímicas, plataformas petrolíferas en alta mar y otros entornos de procesamiento peligrosos que se consideran ubicaciones peligrosas.

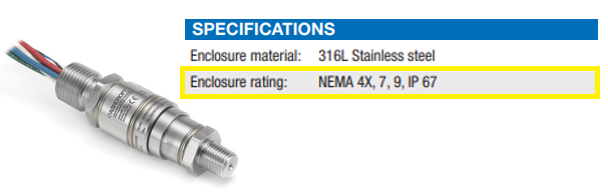

Un ejemplo de un instrumento NEMA 7/9 es el Interruptor a Prueba de Explosión Ashcroft® Serie A. Su diseño de control de presión es ideal para aplicaciones en lugares difíciles o peligrosos, y la construcción a prueba de explosiones proporciona una protección superior. Este interruptor es ultra-compacto por lo que puede encajar fácilmente en un sistema existente, y también está disponible con una clasificación NEMA 4X.
Figura 4. Interruptor de Presión Ashcroft® Serie A NEMA 7/9
Comparación de las clasificaciones NEMA 4/4X y NEMA 7/9
Los siguientes gráficos ofrecen una comparación de alto nivel de las clasificaciones NEMA mencionadas anteriormente.
Figura 5. NEMA 4 frente a NEMA 4X
Figura 6. NEMA 7 frente a NEMA 9X
* Para fibras inflamables o volantes combustibles del tipo Clase III, véase el Código Eléctrico Nacional, Artículo 500.
** Debido a las características del gas, vapor o polvo, un producto adecuado para una Clase o Grupo puede no ser adecuado para otra Clase o Grupo a menos que esté marcado en el producto.
