Protección contra la penetración y clasificaciones NEMA para manómetros

Garantizar la fiabilidad y seguridad de los instrumentos de medición de la presión es importante en cualquier aplicación, especialmente cuando se trabaja en condiciones ambientales difíciles. Los sistemas de clasificación, como el de protección contra la penetración (IP) y el de la Asociación Nacional de Fabricantes Eléctricos (NEMA), se crearon para igualar las condiciones de los fabricantes proporcionando una medida estandarizada de la capacidad de un instrumento para resistir los desafíos medioambientales.

Comprender estos sistemas de clasificación puede ayudarle a seleccionar el equipo adecuado para sus necesidades operativas, garantizando la durabilidad y seguridad de los instrumentos.

Con cerca de dos siglos de experiencia como líder mundial en instrumentación de presión y temperatura, Ashcroft puede ayudarle a entender por qué estas clasificaciones son importantes y qué buscar al seleccionar instrumentos de presión para ciertas aplicaciones. Cuando termine de leer, también compartiremos información adicional que puede ayudar a guiar su proceso de selección.

En un artículo anterior, explicamos que la Comisión Electroquímica Internacional (CEI ) desarrolló los grados IP para clasificar el nivel de protección que proporciona la carcasa de un instrumento. El código de 2 dígitos indica la capacidad de la caja para impedir la entrada de objetos sólidos, como polvo y suciedad, y líquidos, como agua, aceite o productos químicos, que pueden provocar corrosión u otros daños en el instrumento. Cuanto mayor sea el número, mayor será la protección.

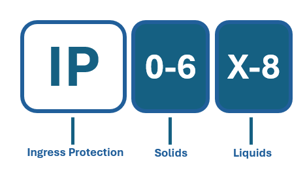

Figura 1. Ejemplo de clasificación IP Ejemplo de clasificación IP.

Estas clasificaciones son cruciales para determinar la idoneidad del manómetro para funcionar con seguridad y eficacia cuando está expuesto a la intemperie. La tabla siguiente proporciona información sobre el sistema numérico.

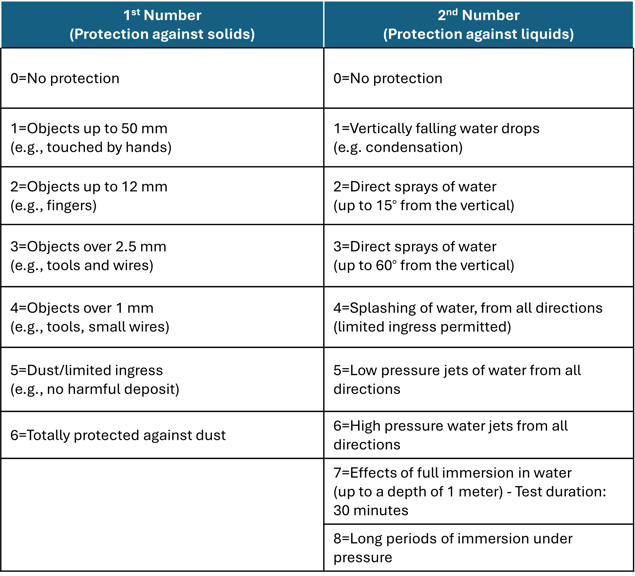

Figura 2. Gráfico de protección contra la penetración.

 Niveles de protección IP

Los grados de protección IP para sólidos y líquidos pueden clasificarse en tres niveles:

• Números bajos: 0-4 (por ejemplo, IP20, IP40) son adecuados para entornos interiores controlados
• Números moderados: 4-5 (por ejemplo, IP54, IP64) son más adecuados para entornos semiprotegidos, como la automoción y la climatización, donde los sensores se encuentran con salpicaduras de agua y polvo.
• Números altos: 6+ (por ejemplo, IP65, IP67, IP69K) son los mejores para su uso en entornos difíciles, como el marino, el industrial y el agrícola, donde los equipos deben soportar condiciones exteriores como agua, polvo y otros contaminantes.

Las clasificaciones del manómetro se pueden encontrar en la hoja de datos del instrumento. El manómetro Ashcroft® 1209, por ejemplo, tiene un IP65. Utilizando la tabla anterior se puede determinar que este manómetro tiene protección total contra el polvo y protección contra el agua a baja presión que lo golpea desde cualquier dirección, lo que podría ser de una tormenta.

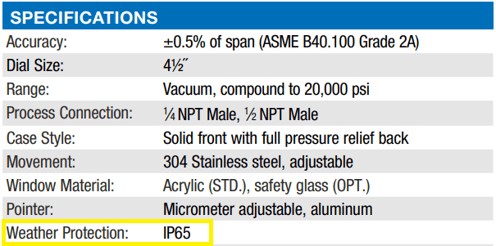

Figura 3. Especificación de la clasificación IP del manómetro Ashcroft®1209.

¿Qué es la clasificación NEMA?

De forma similar a la CEI, la Asociación Nacional de Fabricantes Eléctricos (NEMA) también estableció normas para definir los niveles de protección que ofrecen los armarios eléctricos frente a las condiciones ambientales. Al igual que las clasificaciones IP, la NEMA evalúa si los equipos eléctricos pueden evitar que elementos como el polvo, el agua y los agentes corrosivos pongan en peligro la funcionalidad y la seguridad de una aplicación.

Las normas NEMA gozan de un amplio reconocimiento en Norteamérica y sirven de referencia para que los fabricantes diseñen y prueben sus productos para hacer frente a los retos medioambientales. El siguiente gráfico muestra cómo clasifica NEMA sus clasificaciones.

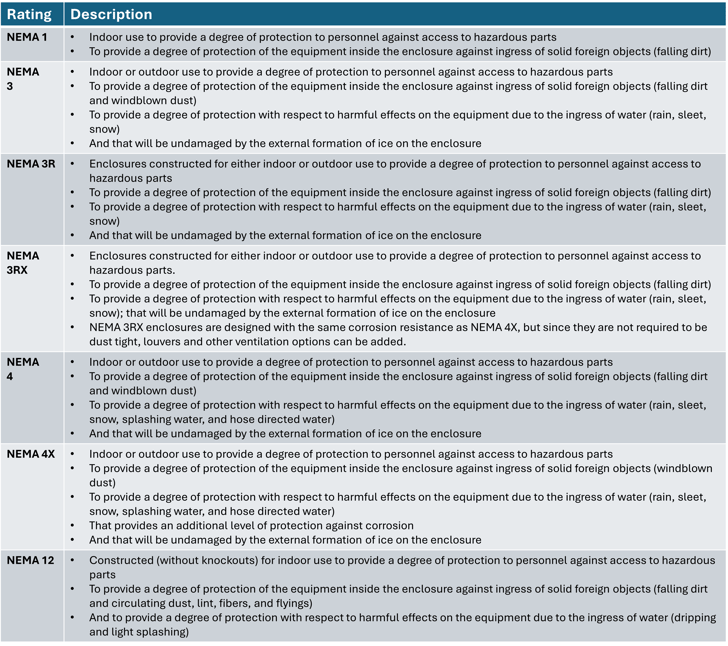

Figura 4. Categorías de clasificación NEMA.

¿Qué son las clasificaciones NEMA para los manómetros?

Cuando se trata de clasificar manómetros, las clasificaciones NEMA se utilizan a menudo para especificar la idoneidad de estos instrumentos para diferentes condiciones ambientales. Por ejemplo,

• Las carcasas NEMA 4 están diseñadas para proteger contra el polvo y la lluvia que sopla el viento, las salpicaduras de agua y el agua dirigida por mangueras, por lo que son ideales para su uso en exteriores.
• NEMA 4X ofrece una protección similar pero con mayor resistencia a la corrosión, lo que resulta más beneficioso en entornos marinos o de procesamiento químico.

Las clasificaciones NEMA también se pueden encontrar en la hoja de datos del manómetro. Por ejemplo, el manómetro Ashcroft® T6500 tiene una clasificación NEMA 4X.

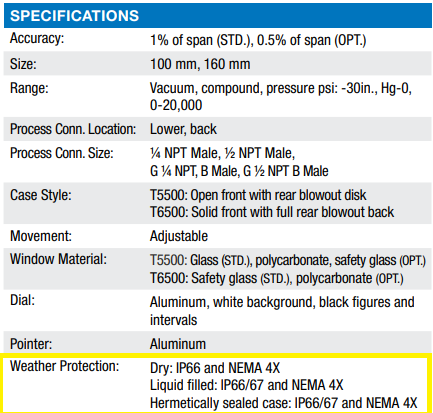

Figura 5. Especificación de la clasificación IP del manómetro Ashcroft® T6500.

¿Qué clasificación le conviene?

Tanto la clasificación IP como la NEMA sirven para indicar la capacidad de protección de los armarios, pero hay diferencias clave y solapamientos en su aplicación. Las clasificaciones IP se centran más en la entrada de partículas sólidas y líquidos, mientras que las clasificaciones NEMA abarcan una gama más amplia de factores ambientales, como la resistencia a la corrosión y la calidad de construcción. Comprender estas distinciones es importante para seleccionar el sistema de clasificación adecuado en función de las necesidades específicas de su aplicación.

Para elegir entre las clasificaciones IP y NEMA hay que tener en cuenta varios factores, como las condiciones ambientales específicas a las que se enfrentará el equipo, las normas reglamentarias aplicables en la región y los requisitos del sector.

¿Quiere saber más?

Proteger los instrumentos de medición de las inclemencias del tiempo es un paso importante para que su empresa funcione con seguridad y eficacia. Por supuesto, también hay otros factores. Si desea obtener más información sobre otras consideraciones para seleccionar un manómetro, los siguientes artículos pueden ser de su interés:

• Seis razones por las que los manómetros no superan las auditorías
• 10 pasos para elegir su manómetro
• ¿Cuáles son las ventajas de los manómetros Ashcroft?
• Manómetros conformes con NACE para aplicaciones de gas ácido y petróleo crudo
• Por qué los manómetros necesitan la homologación R110 para aplicaciones de GNC y GNL

También puede ponerse en contacto directamente. Nuestros expertos en el sector pueden ayudarle a resolver sus dudas. Mientras tanto, consulte nuestra nueva Herramienta de selección de manómetros, que le guiará en el proceso de búsqueda del mejor manómetro para su aplicación.
