Revisión del producto: Manómetro de alta pureza HPS con interruptor de láminas

Este artículo se publicó originalmente el 14 de marzo de 2022 y se actualizó el 3 de noviembre de 2025.

Mantener la precisión de las mediciones en entornos criogénicos y de alta pureza presenta retos únicos. Los instrumentos de presión de estos sistemas están expuestos a temperaturas extremas, medios sensibles y controles de contaminación estrictos que pueden comprometer rápidamente su fiabilidad.

Para garantizar un rendimiento seguro y estable, los manómetros de estos entornos deben mantener la pureza, evitar fugas y soportar condiciones de baja temperatura. Los manómetros de alta pureza están diseñados para satisfacer estas demandas - proporcionando lecturas precisas y control en los sistemas de suministro de gas, producción de semiconductores y otras aplicaciones ultra limpias.

En esta revisión, usted aprenderá acerca de los manómetros de alta pureza Manómetro de Alta Pureza Ashcroft® HPS con Interruptor Reed, incluyendo como opera, sus características y beneficios y las especificaciones que tiene para medir presión en aplicaciones criogénicas y otros procesos de alta pureza.

Manómetro de alta pureza HPS con interruptor de láminas Descripción general

Este manómetro de alta purezacon interruptor de láminas está diseñado para entornos en los que es fundamental mantener la pureza del proceso y un control constante. Presenta un diseño ultralimpio, prueba de fugas de helio y funcionalidad de interruptor de láminas, combinando una indicación de presión precisa con capacidad de control eléctrico en un formato compacto de 50 mm.

Su construcción en acero inoxidable y su montaje en sala limpia garantizan la compatibilidad con sistemas de suministro de gas de gran pureza, armarios de gas, entornos de vacío y servicios criogénicos en los que el control de la contaminación es esencial.

Características y ventajas

Construcción y embalaje ultralimpios

• Diseñado con componentes húmedos de acero inoxidable para una compatibilidad con gases corrosivos y de alta pureza.
• Se limpian y ensamblan en una sala blanca de clase 10.000 y, a continuación, se lavan con nitrógeno y se sellan con polietileno para controlar la contaminación.
• Envasados individualmente para mantener la integridad hasta su instalación.
• Cada manómetro cuenta con una esfera serializada de siete dígitos para una trazabilidad total.

Integridad y fiabilidad de las fugas

• Fugas de helio 100% probadas a 1×10-⁸ scc/s para un rendimiento absolutamente estanco.
• La construcción totalmente soldada elimina posibles vías de fuga para favorecer la estabilidad a largo plazo


Interruptor de láminas integrado

• Combina la indicación de presión con un interruptor de láminas para activar alarmas o controles externos cuando la presión alcanza los límites preestablecidos.
• Adecuado para la supervisión de botellas de baja presión en las que el flujo ininterrumpido de gas es fundamental.
• Ideal para la supervisión de la seguridad o la desconexión automática en sistemas sensibles.

Diseño compacto y duradero

• Su pequeño perfil de 50 mm facilita el montaje en paneles en espacios reducidos.
• Fabricadas para ofrecer un rendimiento constante en aplicaciones que exigen pureza, limpieza y fiabilidad.

Rendimiento criogénico y de alta pureza

• Proporciona un funcionamiento fiable en condiciones de baja temperatura y alta pureza.
• Ayuda a proteger sus instrumentos de aplicaciones criogénicas manteniendo la precisión y evitando la contaminación del medio.

Aplicaciones típicas

• Sistemas de suministro de gas de gran pureza
• Fabricación de semiconductores
• Analizadores de gases de proceso
• Palos y paneles de gas
• Armarios para bombonas
• Control de los gases de escape de los equipos de CVD y grabado
• Entornos de laboratorio criogénicos y ultralimpios

Nota: El manómetro de alta pureza HPS con interruptor de láminas está diseñado para la parte de gas de los procesos de semiconductores y de alta pureza. No debe utilizarse en sistemas de agua ultrapura, sistemas de suministro de productos químicos ni aplicaciones con fluidos corrosivos.

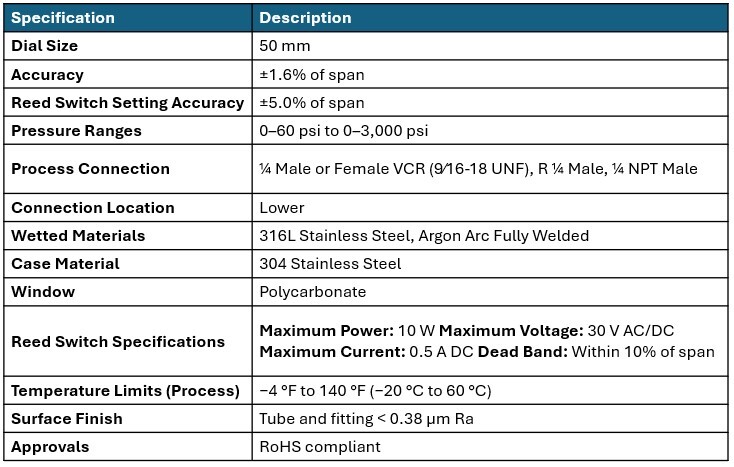

Figura 1. Especificaciones del Manómetro de Alta Pureza Ashcroft® con Interruptor Reed

¿Cuándo elegir el medidor de alta pureza con interruptor de láminas?

Seleccione el manómetro de alta pureza HPS con interruptor de láminas cuando su proceso exija una supervisión y un control de la presión fiables y sin contaminación en entornos criogénicos o de alta pureza. Su combinación de indicación precisa, integridad frente a fugas y capacidad de conmutación integrada lo hace ideal para sistemas de semiconductores, analíticos y de manipulación de gases en los que la pureza y la seguridad no pueden verse comprometidas.

¿Quiere saber más?

Comprender cómo medir la presión en aplicaciones sensibles a la temperatura manteniendo la pureza del sistema es clave para el rendimiento a largo plazo. Aprenda más acerca de las soluciones de medición de presión de alta pureza de Ashcroft o contacte a nuestro equipo para discutir sus requerimientos específicos.
