Comparación de productos de manómetros diferenciales

Este artículo se publicó originalmente el 3 de abril de 2023 y se actualizó el 9 de junio de 2025.

En los sistemas químicos y petroquímicos, o en cualquier aplicación que requiera medir la presión diferencial (DP) con alta presión estática y baja presión diferencial, la fiabilidad y la resistencia a la corrosión son cruciales para un funcionamiento seguro de la instrumentación. Si sus instrumentos de medición de presión no son compatibles con su proceso, puede sufrir daños en el equipo y tiempos de inactividad.

Ashcroft ha sido líder en instrumentación de presión desde 1852. Durante ese tiempo, hemos respondido a las preguntas de los clientes acerca de la presión diferencial y las soluciones de medición que ofrecemos. En este artículo, usted obtendrá una rápida visión general de la presión diferencial y aprenderá acerca de dos de los varios manómetros diferenciales que ofrecemos, incluyendo el manómetro Ashcroft® 5503 DP y el manómetro Ashcroft® F5504 DP. Al comparar las similitudes y diferencias, usted puede determinar cuál puede ser una mejor solución para su aplicación específica.

También verá recursos adicionales que puede explorar para profundizar sus conocimientos sobre la presión diferencial y las consideraciones para elegir manómetros.

¿Qué es la presión diferencial y cómo se mide?

Antes de entrar en detalles sobre los manómetros diferenciales, repasemos el concepto de presión diferencial.

La presión diferencial es la diferencia de presión entre dos puntos de un sistema. Este valor proporciona información crítica sobre cómo se mueven los fluidos, cómo funcionan componentes como filtros o bombas y si los sistemas funcionan dentro de unos parámetros seguros y eficientes.

Los manómetros diferenciales son instrumentos diseñados específicamente para medir esta diferencia de presión. A diferencia de los manómetros estándar, que miden la presión atmosférica (también denominada presión manométrica), los manómetros diferenciales proporcionan la diferencia neta entre dos puntos del sistema. Esto resulta especialmente útil para aplicaciones como la supervisión de filtros, bombas o niveles de líquidos, escenarios en los que es importante seguir los cambios de presión entre dos puntos para mantener un funcionamiento seguro y eficaz.

Los usos más comunes son:

• Control del filtro: Identificar cuándo un filtro está obstruido midiendo la caída de presión a través de él.
• Medición del nivel: Medición de niveles de líquidos en depósitos presurizados.
• Medición del caudal: Cálculo indirecto del caudal mediante la presión diferencial a través de una restricción.

Estos manómetros se utilizan ampliamente en las industrias del petróleo/gas, agua/aguas residuales y biotecnología, así como en sistemas de calefacción, ventilación y aire acondicionado para mejorar el rendimiento, garantizar la seguridad y reducir el mantenimiento no planificado.

Figura 1. Ilustración de la presión diferencial

Manómetro diferencial de alto rendimiento para entornos difíciles

Si su aplicación requiere una monitorización de presión diferencial de alto rendimiento en condiciones de proceso exigentes, un manómetro de alta precisión como el manómetro de presión diferencial Ashcroft® 5503 cumple todos los requisitos. Este instrumento de acero inoxidable está fabricado con un diseño de doble diafragma para una durabilidad a largo plazo. Puede operar con seguridad a presiones estáticas extremadamente altas para proporcionar alta visibilidad, fiabilidad, resistencia a la corrosión y seguridad. Tiene un rango de presión de 10 pulg. _H2O a 600 psi y está disponible con amplias opciones de personalización para satisfacer las necesidades específicas de cada aplicación.

Conformidad, clasificaciones y características de protección

• Conformidad con laNational Association of Corrosion Engineers (NACE) para un diafragma y una carcasa de Hastelloy® C276


• ATmosphères EXplosibles (ATEX) aprobado (Opcional ) para uso en ambientes explosivos


• Homologación 4X dela Asociación Nacional de Fabricantes Eléctricos (NEMA ) para un armario eléctrico diseñado para proteger los componentes internos del medidor de las duras condiciones ambientales, incluida la corrosión.


• Protección contra la entrada (IP) 65 y 66 para protección contra polvo y chorros de agua a baja presión desde cualquier dirección.


• La protección contra sobrecargas patentada con diseño de tope mecánico internoprotege los elementos de detección de daños debidos a picos de presión.

Manómetro de presión diferencial industrial y OEM

Para aplicaciones de alta presión estática y baja presión diferencial con especificaciones estándar, el Manómetro de Presión Diferencial Ashcroft® F5504 es una opción rentable que ofrece plazos de entrega rápidos. Este manómetro de acero inoxidable también proporciona fiabilidad y resistencia a la corrosión mientras opera a presiones estáticas extremadamente altas. Su rango de presión va desde 24 pulg. _H2O hasta 600 psi, además de ofrecer tres opciones diferentes de precisión de 1%, 1,6% y 2,5%.

Funciones de conformidad y protección

• Asociación Nacional de Ingenieros de Corrosión (NACE) Conformidad para carcasas de acero inoxidable 316L, Hastelloy® C276 y Monel.


• Protección contra la entrada (IP) grado 67 de protección contra partículas sólidas, como el polvo, y la inmersión temporal en agua

Nota: La homologación ATEX no está disponible para el F5504, por lo que es más adecuado para entornos industriales no peligrosos o generales.

Comparación de manómetros diferenciales

Las principales diferencias entre estos dos modelos de manómetros diferenciales se reducen a la personalización, la certificación y la velocidad de entrega. He aquí cómo se comparan:

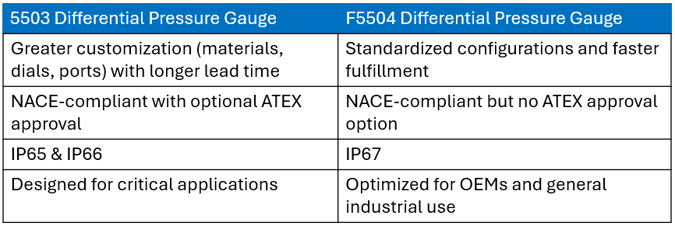

Figura 1. Tabla de comparación de manómetros diferenciales Ashcroft

Con el uso de capilares, estos dos manómetros se pueden acoplar a nuestras series 200 y 300, con un diafragma de Viton™ o Kalrez®, la serie de juntas de diafragma 700, o un 3 in. o mayor Sello de diafragma rasante con brida DF.

Para asegurarse de que su junta es compatible con el material de su proceso y con cualquier restricción de límite de presión, consulte nuestra guía Mín/Máx como referencia.

¿Quiere saber más?

Ahora que conoce las diferencias y similitudes entre los manómetros diferenciales 5503 y F5504 de Ashcroft, puede determinar cuál es la mejor solución para su aplicación. Teniendo en cuenta los factores descritos en este artículo, puede prevenir problemas y asegurar que su proceso funcione con mediciones de presión fiables y precisas.

Como referencia, aquí tiene algunos blogs relacionados que pueden interesarle:

• ¿Qué es un manómetro diferencial?
• ¿Por qué utilizar un manómetro diferencial para medir el caudal?
• Selección de instrumentos de medición para la industria química

• ¿Cuál es la precisión de los instrumentos de presión de su sistema de calefacción, ventilación y aire acondicionado?

No dude en ponerse en contacto con nosotros hablar con uno de nuestros expertos y resolver sus dudas. Mientras tanto, descargue nuestra guía para ver todas las soluciones disponibles para aplicaciones químicas y petroquímicas exigentes.
