¿Por qué utilizar una conexión de lavado en una junta de diafragma?

Este artículo se publicó originalmente el 6 de junio de 2022 y se actualizó el 5 de marzo de 2025.

En las aplicaciones de agua y aguas residuales, las sustancias corrosivas o las obstrucciones provocadas por lodos o fangos pueden poner en peligro sus instrumentos de presión y temperatura. ¿Cómo puede proteger estos instrumentos y mantener la eficacia operativa? Una junta de diafragma ofrece protección, pero no basta con cualquier junta. Necesitará una junta de diafragma con una conexión de lavado que pueda simplificar el proceso de limpieza de la junta y evitar obstrucciones.

He estado trabajando con Ashcroft - un líder en instrumentación de presión y temperatura - durante la mayor parte de 33 años. Inicialmente, fui gerente de sucursal en un distribuidor Ashcroft, y durante los últimos 10 años, he sido el gerente de territorio del Noroeste. En ambas funciones, he ayudado a los clientes a comprender las características y ventajas de la instrumentación para agua y aguas residuales.

Lea este artículo para saber qué es una conexión de lavado, cómo puede ayudar a una junta de diafragma a ser más eficaz en aplicaciones difíciles y cuándo es más ventajoso poner una a trabajar para usted.

¿Qué es una conexión de lavado en una junta de diafragma?

En algunas situaciones, las juntas de diafragma destinadas a proteger su instrumento también necesitan protección contra los medios de proceso que obstruyen la junta. Una conexión de lavado como las que se ofrecen en muchos sellos de diafragma Ashcroft® permite al operador eliminar los residuos de la superficie del diafragma para evitar que se obstruya durante una aplicación.

La conexión suele ser un auxiliar roscado que se mecaniza en el alojamiento inferior de una junta de diafragma.

Figura 1. Puerto de lavado roscado al alojamiento inferior de la junta de diafragma

Los tipos de juntas de membrana disponibles con conexión de lavado son roscado o con brida. Las conexiones de lavado están disponibles en tamaños de 1/8 pulg., 1/4 pulg. y 1/2 pulg. Normalmente, se utiliza una sola conexión de lavado, pero hay disponibles conexiones de lavado dobles de 1/4 pulg. o 1/2 pulg.

Almacenamiento de la conexión de descarga

Cuando no se utiliza la conexión de lavado, es importante utilizar un tapón de lavado o una válvula para evitar fugas del medio de proceso. El tapón de lavado debe ser del mismo material que la carcasa inferior para garantizar la compatibilidad con el proceso. Si se utiliza una válvula, también hay que asegurarse de que las piezas húmedas sean compatibles con el medio del proceso.

Cuándo utilizar una conexión de lavado en su junta de diafragma

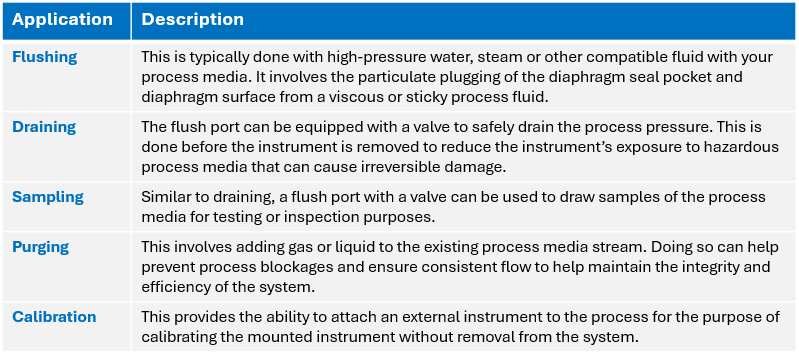

Hay muchos casos en los que puede utilizar una conexión de purga en su junta de diafragma, incluidos los que aparecen en la tabla siguiente.

La conexión rasante es una opción que siempre debe considerar cuando alguna de las situaciones anteriores pueda entrar en juego en su aplicación. Sin embargo, las opciones de conexión de purga tienen un coste adicional, por lo que si no necesita ninguna de las capacidades anteriores, no recomendamos utilizar esta opción.

¿Qué tipos de juntas de diafragma ofrecen conexiones de lavado?

Ashcroft fabrica muchos tipos de sellos de diafragma equipados con conexiones de lavado integrales, incluyendo el Sello de Diafragma Roscado 101 (ver Figura 1). Cuando se utiliza un sello con brida como el sello DF (ver Figura 2), el anillo de lavado es un accesorio independiente montado entre un sello con brida y la brida de acoplamiento en su sistema (ver Figura 3).

Figura 1: Sello de diafragma roscado Ashcroft® 101/201

 Figura 2: Sello de Diafragma Ashcroft® DF Flushed Flanged

Figura 3: Anillos Flush Ashcroft® FR

¿Quiere saber más?

Ahora que sabe más sobre las conexiones de lavado para juntas de diafragma, puede ayudar a proteger sus instrumentos de la obstrucción y la corrosión. Si desea más información sobre accesorios y conjuntos de montaje, aquí tiene algunos recursos adicionales que pueden ayudarle:

• Cuándo utilizar un conjunto de instrumentos soldados
• Prácticas recomendadas para la instalación de juntas de diafragma embridadas
• ¿Cuál es el conjunto de montaje de instrumentos de presión adecuado para mí?
• Conjuntos de anillos de aislamiento precisos y fiables para aplicaciones de agua y aguas residuales
• Guía del experto en montaje de instrumentos [seminario web]

No dude en ponerse en contacto con nosotros con cualquier pregunta o duda. Nuestros expertos en el sector pueden ayudarle a resolver cualquier problema que tenga. Mientras tanto, descargue nuestra Guía completa para el montaje de instrumentos a presión.
