Cuándo utilizar un conjunto de instrumentos soldados

Este artículo se publicó originalmente el 18 de abril de 2022 y se actualizó el 17 de abril de 2024.

Independientemente del sector en el que trabaje, las juntas de diafragma (también denominadas aislantes) y los conjuntos soldados se utilizan para proteger sus instrumentos de presión y temperatura de los medios corrosivos del proceso.

Después de décadas de fabricación de manómetros y sensores de presión y temperatura de calidad para ayudar a mantener los procesos funcionando de manera fiable y eficiente, Ashcroft ha visto casi todos los escenarios en los que algo puede salir mal. Una de las razones por las que nos gusta compartir nuestra experiencia es para ayudar a personas como usted que pueden estar experimentando un problema similar que podemos ayudar a resolver.

En este artículo, aprenderá qué es un conjunto de junta de diafragma soldada y cómo se utiliza para ayudar a mitigar los efectos dañinos de las altas temperaturas, las pulsaciones y las vibraciones que soportan sus instrumentos. También verá cómo estos conjuntos pueden garantizar lecturas de presión fiables y precisas de su proceso.

Cuando termine, encontrará enlaces a recursos adicionales que pueden ayudarle a aprender más sobre temas relacionados.

¿Qué es un conjunto de instrumentos soldados?

En pocas palabras, un conjunto de instrumentos soldados está formado por un instrumento de medición mecánica, como un manómetro, y un accesorio soldados entre sí para proporcionar la protección específica que usted necesita. Diferentes condiciones y especificaciones de producto requieren diferentes conjuntos de accesorios. Por ejemplo:

Para proteger contra la corrosión y la obstrucción.

• Un sello/aislador de diafragma. Protege el sensor del manómetro de los medios corrosivos del proceso y evita la obstrucción del instrumento por un proceso sucio.

Figura 1. Ashcroft^®

Para protección contra pulsaciones.

• Amortiguador de pulsaciones. Protege los instrumentos de medición de aumentos y fluctuaciones bruscos de presión.

Figura 2. Amortiguador de pulsaciones Ashcroft®.



Para protección contra temperaturas elevadas.

• Un sifón con aletas. Tl orificio reducido disminuye el volumen del medio de proceso en el sifón permitiendo una transferencia de calor eficiente entre el medio y el sifón.

Figura 3. Sifón con aletas ^Ashcroft®.

• MicroTube™y Mini MicroTube Sifón. El reducido volumen interno de estos accesorios permite una mayor disipación de la temperatura.

Figura 4. ^Ashcroft® MicroTube™ y Mini MicroTube™ Sifón.

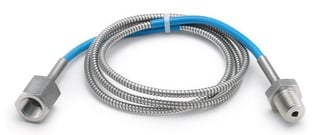

• Una línea capilar. Este accesorio evita el contacto directo entre el manómetro y el punto de instalación para protegerlo de temperaturas elevadas o picos de presión.

Los instrumentos fijados directamente a las juntas pueden soldarse, y los conjuntos con algunos accesorios pueden soldarse en cada conexión. Sin embargo, hay algunas excepciones. Los accesorios como los amortiguadores que ayudan a proteger los manómetros de los problemas de pulsación y las válvulas que ayudan con las válvulas de aislamiento no se pueden soldar ya que contienen elastómeros que se verán comprometidos con la elevada temperatura de soldadura.

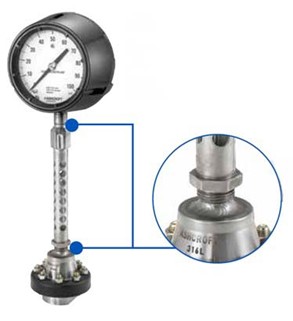

Figura 6. Ejemplo de montaje de un instrumento soldado.

Por qué es importante la compatibilidad de materiales en los ensamblajes soldados.

Los materiales que se suelden entre sí deben ser compatibles. Por ejemplo, el acero inoxidable 316 no puede soldarse al Monel. Si los materiales no son compatibles, el instrumento puede verse comprometido y perder su eficacia. La buena noticia es que hay muchas opciones de materiales disponibles para la parte húmeda de una junta de diafragma para garantizar la compatibilidad con el medio de proceso.

Cómo se ve afectada la precisión de los instrumentos

Generalmente, un accesorio acoplado a un manómetro no cambia la precisión del mismo. Sin embargo, la colocación de un sello/aislador de diafragma en un manómetro puede reducir la precisión del manómetro en ± 0,5% del intervalo.

Cuando es necesario soldar un manómetro a un diafragma, Ashcroft confirma la tolerancia de exactitud apropiada del ensamblaje después de que el ensamblaje es soldado, llenado y calibrado. Por ejemplo, un manómetro ^Ashcroft® 1279 con una precisión de
± 0.5% cuando está unido a un sello de diafragma, usualmente tendrá una precisión de ±1% del span.

Si el mismo manómetro se suelda a un sifón MicroTube™ y a un sello de diafragma roscado y luego se llena y calibra, la precisión típica del manómetro del conjunto también será de ± 1% del intervalo. Por lo tanto, la precisión adicional sólo se produce cuando se añade un sello de diafragma al conjunto.

¿Por qué utilizar un conjunto de instrumentos soldados?

Cada vez son más los clientes que ven el valor de los conjuntos de instrumentos soldados. Un conjunto de instrumentos soldado puede utilizarse en cualquier aplicación y es bueno para todas las industrias.

Evita la manipulación o el desmontaje accidentales. Un conjunto soldado es a prueba de manipulaciones y evita que el sello del diafragma se separe del manómetro. Esto es importante porque si se separa el manómetro de la junta se rompe la integridad del sistema del conjunto y el manómetro quedará inoperativo.

El diseño soldado a prueba de manipulaciones también impide que se retire un accesorio importante. Por ejemplo, si la temperatura del proceso es de 800 °F/427 °C, los ingenieros de diseño pueden especificar que es necesario acoplar un sifón al conjunto para disipar la temperatura del proceso y proteger el manómetro. Si se retira el sifón de un conjunto que no está soldado, el manómetro perderá su integridad y no dará una lectura precisa de la presión de proceso.

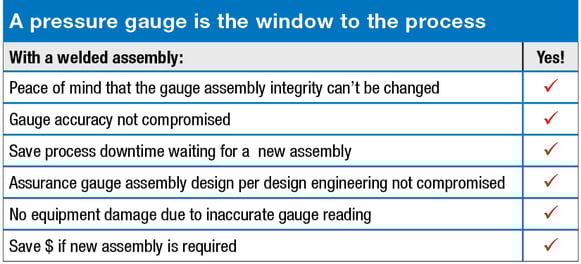

Principales ventajas de los conjuntos soldados.

Un conjunto soldado proporciona la tranquilidad de que los componentes del conjunto no se desmontarán. Estas son otras razones por las que un conjunto soldado puede beneficiarle.

Nota: Si en algún momento fuera necesario sustituir componentes soldados, sería necesario sustituir el conjunto completo. La sustitución de instrumentos y accesorios individuales de un conjunto soldado no es una opción. La rotura de cualquier conexión soldada de un conjunto dañaría los instrumentos y accesorios.

¿Quiere saber más?

Ahora que conoce las ventajas y los usos de los conjuntos de instrumentos soldados, estará en mejores condiciones de seleccionar las soluciones adecuadas para su proceso con el fin de proteger sus equipos de medición de la presión. A continuación encontrará enlaces a recursos adicionales que también pueden ser de su interés:

• Conjuntos de montaje de instrumentos de presión (webinar)
• ¿Cuál es el conjunto de montaje de instrumentos de presión adecuado para mí?
• Conjuntos de anillos de aislamiento precisos y fiables para el sector del agua y las aguas residuales
• Prácticas recomendadas para la instalación de juntas de diafragma embridadas

Por supuesto, también puede Contacto directamente con cualquier pregunta o duda. Mientras tanto, descargue nuestro Guía completa para el montaje de instrumentos a presión para ver todas las opciones de montaje disponibles
