Comparación de productos: Transductores de presión de fluoropolímero para aplicaciones de alta pureza y corrosivas

La medición precisa de la presión en entornos corrosivos y de gran pureza requiere instrumentos que mantengan la precisión y resistan al mismo tiempo la contaminación.. En aplicaciones como semiconductores, estaciones húmedas y sistemas de suministro de productos químicos, tanto los medios como las condiciones ponen a prueba la integridad del sensor y su fiabilidad a largo plazo.

Los transductores de presión de fluoropolímero están diseñados específicamente para manejar estas duras condiciones. Con elementos de detección totalmente aislados y materiales húmedos químicamente inertes, estos instrumentos protegen los procesos críticos de la contaminación al tiempo que ofrecen lecturas de presión precisas y repetibles.

Como autoridad establecida en la tecnología de medición de presión, Ashcroft ha desarrollado una línea de transductores de presión de fluoropolímero que abordan estos desafíos únicos. Lea este artículo para conocer las características, beneficios y especificaciones de tres instrumentos que ofrecen un rendimiento constante y fiable en entornos exigentes de ultra alta pureza y corrosivos.

Funcionamiento de los transductores de presión de fluoropolímero

Los transductores de presión de fluoropolímero están diseñados para aplicaciones de semiconductores y procesos en las que incluso una mínima contaminación puede comprometer la calidad del producto. Estos sensores combinan partes húmedas de PTFE/PFA (materiales de fluoropolímero comúnmente utilizados por su inercia química) con tecnología de detección de capacitancia, ofreciendo una excelente resistencia a la corrosión, estabilidad térmica y baja elución de iones metálicos.

Estas características de diseño son compartidas en toda la línea Ashcroft de transductores de fluoropolímero ZL, independientemente del modelo, lo que los convierte en la opción preferida para medir la presión en entornos de alta pureza, corrosivos o químicamente sensibles.

Entre sus principales ventajas figuran:

• Resistencia química a fluidos agresivos como el ácido fluorhídrico
• Baja elución de iones metálicos, protegiendo el agua ultrapura y los procesos de gas
• Detección basada en la capacitancia para mejorar la estabilidad térmica y la precisión
• Múltiples opciones de montaje para una integración flexible del sistema
• Embalaje para sala blanca de clase 100.000 para el control de la contaminación

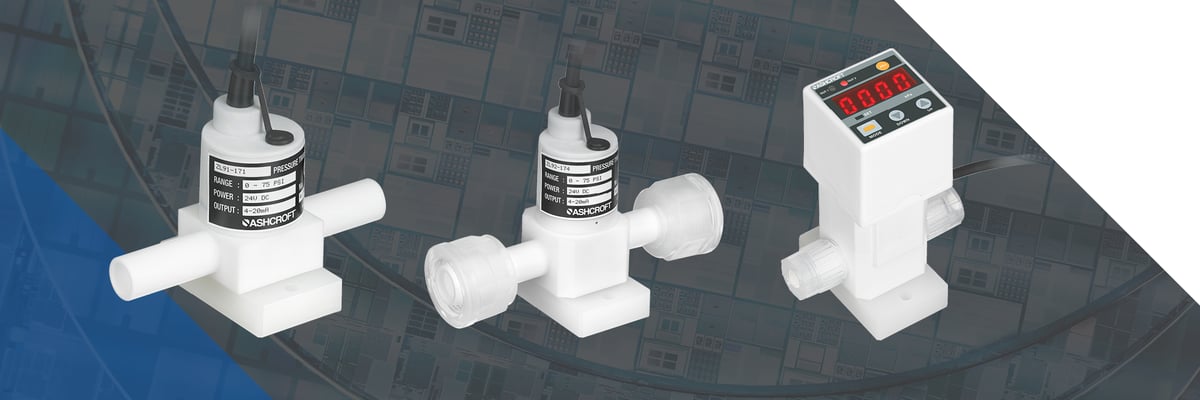

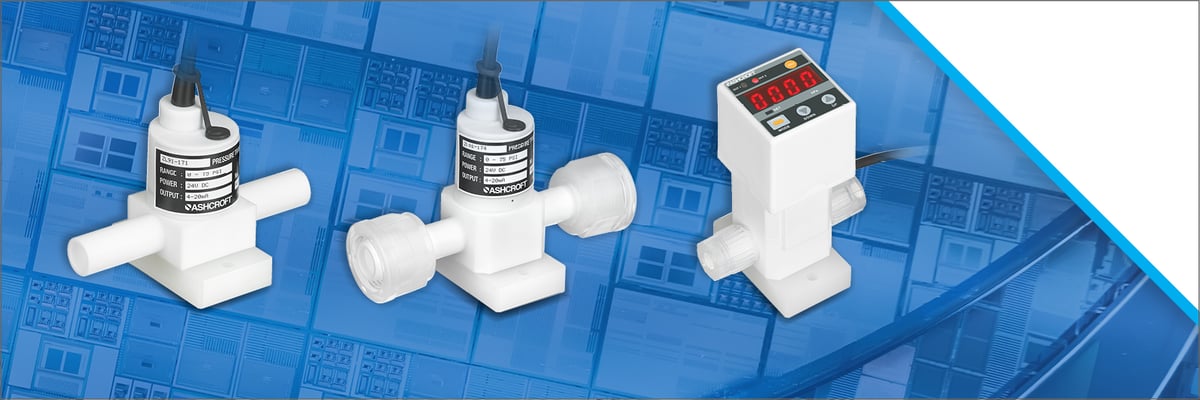

Los Transductores de Presión Ashcroft® ZL91, ZL92, y ZL95 están construidos sobre estos principios básicos, ofreciendo diseños especializados para necesidades específicas de proceso. Las siguientes secciones describen las características únicas de cada modelo, especificaciones de rendimiento y aplicaciones ideales.

El transductor de presión ZL91 para sistemas de agua ultrapura y desionizada

El transductor de presión de fluoropolímero Ashcroft® ZL91 está diseñado para la medición de baja presión en entornos de agua ultrapura y desionizada, donde la contaminación metálica y la entrada de humedad pueden degradar la calidad del proceso. Con un alto grado de protección IP65 y partes húmedas de fluoropolímero, proporciona fiabilidad a largo plazo y compatibilidad química.

Características y ventajas:

• Las piezas húmedas de PTFE/PFA garantizan la pureza de su fluido de proceso
• La baja elución de iones metálicos minimiza el riesgo de contaminación
• Diseñado para la medición de presiones bajas y negativas
• Carcasa compacta que admite múltiples configuraciones de instalación
• El grado IP65 protege contra la intrusión de agua y polvo

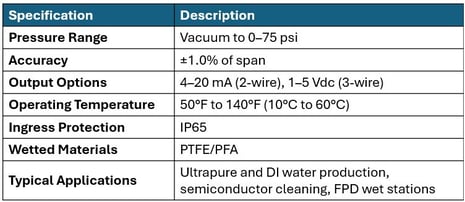

Figura 1: Especificaciones del Ashcroft® ZL91

El transductor de presión ZL92 para líquidos y gases corrosivos

El transductor de presión de fluoropolímero Ashcroft® ZL92 es ideal para aplicaciones de gases y líquidos corrosivos en semiconductores y procesos químicos. Aísla el elemento sensor utilizando una barrera de PTFE/PFA y un diseño de ventilación secundaria para proteger contra la degradación química, manteniendo un rendimiento eléctrico estable.

Características y ventajas:

• Excelente resistencia a la corrosión frente a productos químicos como el ácido fluorhídrico
• Baja elución de iones metálicos para procesos de alta pureza
• Sensor de capacitancia estable para una salida constante
• Múltiples opciones de conexión, incluidas conexiones de tubo, tuercas a presión, tuercas abocardadas y tuercas roscadas
• Diseño compacto y ligero (aprox. 140 g) para facilitar la instalación

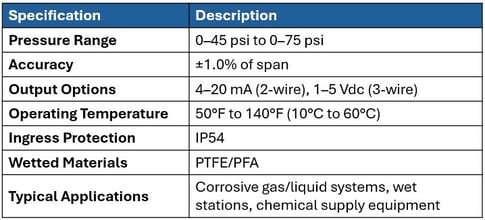

Figura 2: Especificaciones del Ashcroft® ZL92

El transductor de presión ZL95 con pantalla para lectura local y control de alarmas

El transductor de presión de fluoropolímero Ashcroft® ZL95 ofrece todos los beneficios del diseño de fluoropolímero con la funcionalidad añadida de una pantalla digital y salidas duales de interruptor NPN. Este modelo proporciona retroalimentación visual inmediata, funciones programables y tiempos de respuesta ajustables, haciéndolo ideal para sistemas de proceso que requieren tanto monitoreo como control local.

Características y ventajas:

• Pantalla LED de 4 dígitos, brillante y fácil de leer
• Dos salidas de conmutación NPN con puntos de consigna y banda muerta programables
• Piezas húmedas de PTFE/PFA para una máxima compatibilidad química
• Ajuste a cero mediante pulsador para una calibración simplificada
• Carcasa compacta con múltiples estilos de montaje y conexión

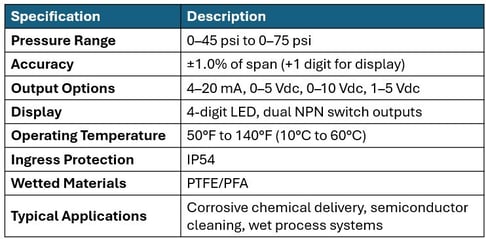

Figura 3: Especificaciones del Ashcroft® ZL95

Comparación entre ZL91, ZL92 y ZL95

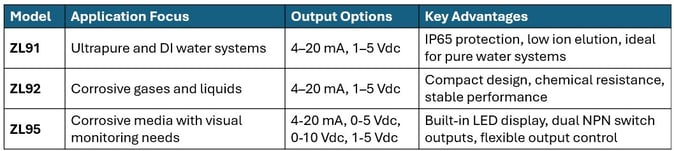

Figura 4: Comparación de la serie Ashcroft® ZL

Estos tres transductores de presión de fluoropolímero proporcionan mediciones de presión fiables y sin contaminación en entornos de semiconductores. Demuestran cómo la selección adecuada del material y el diseño del sensor ayudan a proteger sus instrumentos y a mantener la pureza del proceso, ofreciendo confianza en cada medición.

Los transductores ZL91, ZL92 y ZL95 están diseñados específicamente para aplicaciones que requieren todas las piezas húmedas de resina de flúor y requieren una baja elución de iones metálicos en el proceso.

¿Quiere saber más?

Ahora que conoce las diferencias y similitudes entre los transductores de presión de fluoropolímero Ashcroft, tiene una base para seleccionar la solución que mejor se adapte a su aplicación. Mantener todos estos factores en mente puede ayudarle a evitar problemas y mantener su proceso en funcionamiento con mediciones de presión fiables y precisas.\}

No dude en ponerse en contacto con nosotros hoy mismo para hablar con uno de nuestros expertos del sector y obtener respuesta a sus preguntas. Mientras tanto, descargue nuestra guía para obtener más información sobre instrumentos de gestión de la presión para aplicaciones exigentes.
