Revisión del producto: Transductor de presión OEM S1

Este artículo se publicó originalmente el 25 de julio de 2022 y se actualizó el 21 de mayo de 2025.

En los duros entornos de los fabricantes de equipos originales, la medición fiable de la presión no es un hecho, pero sí una necesidad. Desde el accidentado terreno de la maquinaria agrícola hasta la precisión de las carreras de alto rendimiento, la selección del transductor de presión adecuado puede marcar la diferencia en el rendimiento y la longevidad del sistema. Gerrar puede afectar tanto a su producto como a sus clientes.

Durante más de un siglo, Ashcroft ha sido un socio de confianza en el que los fabricantes de equipos originales y los integradores de sistemas confían para cumplir con los requisitos de calidad, entrega y presupuesto, asegurando que siempre tenga los instrumentos de presión y temperatura adecuados para el trabajo.

Lea este artículo para explorar las características, capacidades y especificaciones del Transductor de Presión Ashcroft® S1 OEM. Este sensor de alta calidad, robusto y económico está diseñado para la fabricación de grandes volúmenes a un costo económico y está disponible para plazos de entrega rápidos. Cuando termine de leer, tendrá suficiente información para decidir si este sensor de presión es una buena opción para su sistema OEM.

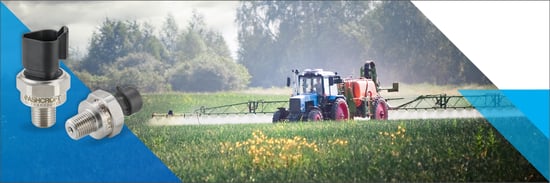

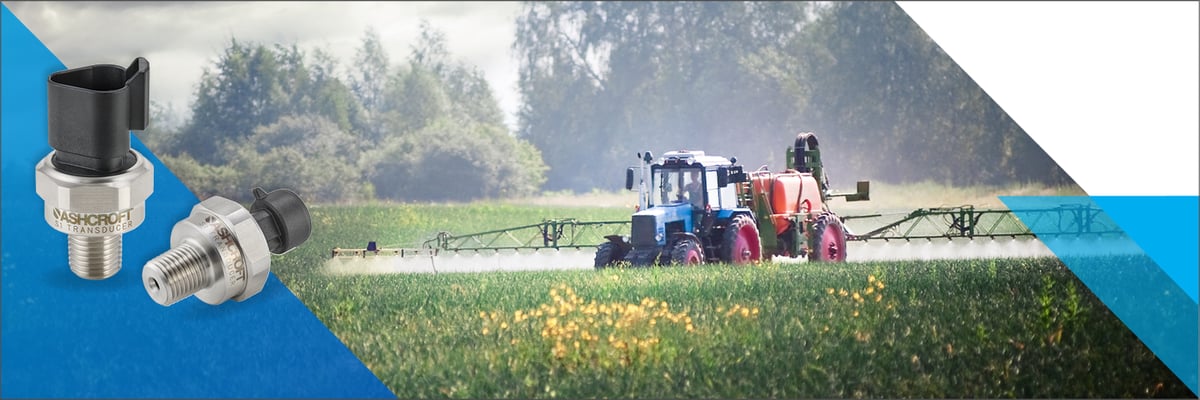

El Transductor de Presión Ashcroft® S1 OEM: Diseñado para aplicaciones desafiantes

Ashcroft construyó el Transductor de Presión OEM S1 con un diseño compacto y robusto diseñado para la durabilidad en condiciones físicas y ambientales duras donde otros sensores pueden fallar. Esto incluye la exposición a:

• Choques y vibraciones. Común en hidráulica móvil y maquinaria pesada como excavadoras, grúas y vehículos utilitarios.
• Temperaturas extremas. Frecuentes en sistemas de calefacción, ventilación y aire acondicionado, unidades de refrigeración y compartimentos de motores.
• Ciclos de alta presión. Típico de los sistemas hidráulicos y de transmisión de fluidos, donde los cambios rápidos y repetidos de presión pueden degradar los componentes de menor tamaño.

Gracias a su construcción duradera y a su fiabilidad, el transductor S1 es la solución preferida para una gran variedad de aplicaciones OEM, entre las que se incluyen:

• Hidráulica móvil: Habituales en excavadoras, grúas y vehículos utilitarios.
• Carreras de alto rendimiento: Para un control preciso de la presión de los frenos, el combustible, el aceite y la sobrealimentación en condiciones extremas.
• Equipos agrícolas: Ideal para tractores, pulverizadores y sistemas de riego que funcionan en entornos de campo difíciles.
• HVAC y refrigeración: Admite sistemas comerciales e industriales en los que son fundamentales mediciones precisas y estables.
• Automatización industrial: Garantiza un control y una supervisión fiables de los procesos en toda una serie de sistemas automatizados.

Con deposición química de vapor (CVD) tecnología de detección avanzada

En el núcleo del Transductor de Presión Ashcroft® S1 OEM está nuestra probada tecnología de Deposición Química de Vapor (CVD). Este método altamente avanzado, probado en campo, de película delgada une galgas extensiométricas de polisilicio directamente a un diafragma de acero inoxidable. Esta tecnología es extremadamente eficaz en sensores de presión que se utilizan en aplicaciones de presión media a alta.

Nuestra tecnología CVD proporciona al sensor de presión S1 OEM una ventaja sobre los sensores piezorresistivos o cerámicos convencionales, convirtiéndolo en una opción fiable y de alto rendimiento para aplicaciones OEM en las que las condiciones son duras. Esta es una de las razones por las que los fabricantes de equipos originales confían en este instrumento para sus sistemas. He aquí algunas más:

• Precisión. El sensor de presión S1 OEM está fabricado con el estándar de punto terminal TruAccuracy™ de Ashcroft. Este simple estándar asegura mediciones fiables y repetibles y elimina cualquier confusión causada por las especificaciones de precisión derivadas estadísticamente. Tampoco requiere calibración adicional en el momento de la instalación.


• Estabilidad a largo plazo. Con una deriva reducida, este sensor le permite comprobar la presión con la misma herramienta y obtener lecturas precisas y repetibles a lo largo del tiempo. No es necesario ajustar el intervalo.


• Alta vida útil. Su tecnología CVD tiene la resistencia necesaria para durar millones de ciclos.


Otras ventajas de este transductor de presión OEM

Más allá de la tecnología CVD, la S1 ofrece ventajas que mejoran su idoneidad para aplicaciones OEM exigentes:

• Rangos de presión: ADisponibles desde vacío hasta 10.000 psi, para adaptarse a diversas necesidades de aplicación.
• Materiales mojados totalmente de acero inoxidable. Sin colas, epoxis ni juntas tóricas, y sin fugas, desplazamientos ni contaminación por relleno de silicona.
• Resistencia a la temperatura: Funciona eficazmente a temperaturas comprendidas entre -40°F y 257°F (-40°C y 125°C).

• Protección contra la penetración: Ofrece clasificación IP65 o IP67, según la conexión eléctrica, lo que garantiza la protección contra la entrada de polvo y agua.
• Durabilidad: Clasificado para 50 millones de ciclos de presión, lo que pone de relieve su fiabilidad a largo plazo.

• Diseño compacto y configurable: Presenta un factor de forma compacto con diversas opciones de carcasa y material de conexión, lo que permite adaptarlo a los requisitos específicos de la aplicación.

• Inmunidad EMI/RFI: Alta inmunidad a las interferencias electromagnéticas y de radiofrecuencia, lo que garantiza la integridad de la señal en entornos eléctricamente ruidosos.

Especificaciones del transductor de presión OEM S1

Materiales:
Este transductor de presión utiliza un elemento sensor totalmente de acero inoxidable (17-4 PH) con conexión de proceso y carcasa de acero inoxidable 304 como estándar, pero también está disponible en opciones de aluminio, latón, acero al carbono o con acero inoxidable 316L si es necesario.

Temperatura de referencia:
72 °F ±2 °F (21 °C ±1 °C)

Clase de precisión:
±1,0% Span (±0,50% Opcional): Incluye no linealidad, histéresis, no repetibilidad, desplazamiento del cero y errores de ajuste del span a la temperatura de referencia.

Banda de error total (TEB) Precisión*:
±1,0% de Span: De 0 ºC a 85 ºC (de 32 ºF a 185 ºF)
±2,0% del intervalo: De 85 ºC a 125 ºC (185 ºF a 257 ºF)
±2,0% del intervalo: De -40 ºC a -20 ºC (-40 ºF a -4 ºF)''

*TEB La precisión incluye los efectos combinados de la no linealidad (método del punto terminal), la histéresis, la no repetibilidad, la temperatura y los errores de desplazamiento del cero y de ajuste del span.

Estabilidad:
≤ ±0,25% del span/año

Cada especificación está diseñada para reducirel tiempo de inactividad por mantenimiento, aumentar la uniformidad del rendimiento y prolongar la vida útil de su equipo.

Personalización e integración perfecta del sensor de presión OEM S1

Ashcroft entiende que las aplicaciones OEM a menudo requieren soluciones a medida. Es por eso que hemos diseñado el S1 para ser altamente adaptable con las siguientes opciones de configuración:

• Múltiples señales de salida: Incluye salidas de 4-20 mA, 0-5 Vcc, 0-10 Vcc y ratiométricas para adaptarse a los requisitos del sistema.

• Diversas conexiones eléctricas: Opciones como Metri-Pack®, Deutsch®, AMP® Econoseal® y conectores M12 facilitan una integración perfecta.

• Varias conexiones de proceso: Roscas estándar macho y hembra NPT, SAE y métricas y accesorios personalizados disponibles para adaptarse a las diferentes necesidades de instalación.

Ofrecer este tipo de flexibilidad permite integrar fácilmente el sensor de presión S1 en una amplia gama de sistemas sin necesidad de realizar grandes modificaciones.

Un transductor de presión OEM basado en la calidad y la conformidad

La dedicación de Ashcroft a la calidad es evidente en las certificaciones del transductor S1 y el cumplimiento de las normas de la industria, incluyendo CE, RoHS, y Componente Reconocido UL según UL 61010-1, asegurando la adherencia a las regulaciones de seguridad y medioambientales. Además, para garantizar la excelencia en la fabricación, este producto se ensambla en instalaciones con certificación ISO, con materiales trazables y pruebas documentadas.

Listo para saber más

Ahora que usted sabe lo que hace al Transductor de Presión Ashcroft® S1 OEM una opción confiable y económica para su OEM, usted puede decidir si es la mejor opción para su aplicación. Para mayor información sobre transductores de presión en general, echa un vistazo a otros artículos que hemos escrito:

• ¿Cuáles son las ventajas de los transductores de presión Ashcroft?

• ¿Cómo afecta la temperatura del medio al rendimiento del transductor de presión?
• Cómo proteger y optimizar los transductores de presión en sistemas hidráulicos móviles
• ¿Qué es la tecnología CVD y por qué es importante en las aplicaciones OEM?

• ¿Cuánto cuestan los transductores de presión? (6 factores que influyen en el precio)

 Póngase en contacto con nosotros para hablar con uno de nuestros expertos del sector y resolver todas sus dudas sobre transductores de presión. Mientras tanto, descargue nuestra guía para conocer los errores que puede cometer al seleccionar un sensor de presión para su aplicación OEM.
