¿Cómo funciona un termopar?

Imprimir/Guardar como PDF

Foto de perfil de John Carissimi, responsable técnico de ventas

Por: John Carissimi
Responsable técnico de ventas

Publicado el:
6 de febrero de 2023

Última actualización el:
7 de octubre de 2026

Un termopar funciona utilizando dos metales diferentes para generar una tensión medible que varía en función de la temperatura. Este sencillo principio de funcionamiento hace que los termopares sean versátiles, fiables y rentables para la medición de la temperatura en numerosas aplicaciones.

La temperatura se puede medir mediante varios métodos, entre los que se incluyen los termómetros de vidrio, los detectores de temperatura por resistencia (RTD), los instrumentos bimetálicos, los termómetros accionados por gas y los dispositivos de infrarrojos. Cada uno de ellos ofrece ventajas para aplicaciones específicas.

Los termopares son otro dispositivo de medición de temperatura muy habitual. En este artículo se explica qué es un termopar, cómo funciona, los diferentes tipos de termopares y los materiales que se utilizan para fabricarlos.

¿Qué es un termopar?

Un termopar es un sensor de temperatura formado por dos hilos de metales diferentes unidos por un extremo, normalmente mediante soldadura o retorcidos entre sí. Esta unión constituye la unión de medición que entra en contacto con la fuente de temperatura.

Por ejemplo, un termopar de tipo J está formado por un alambre de hierro y otro de cobre-níquel (constantán).

Dependiendo de la instalación, los hilos unidos pueden entrar en contacto directo con la superficie de medición. En otras aplicaciones, los hilos están integrados en la funda de una sonda rígida o flexible. La funda protege los elementos sensores y puede facilitar la instalación, especialmente cuando el termopar se inserta en un pozo termométrico.

¿Cómo funciona un termopar?

Un termopar mide la temperatura generando una tensión eléctrica cuando sus dos metales diferentes se ven sometidos a una diferencia de temperatura.

Cuando se unen dos hilos de materiales diferentes y se someten a temperaturas distintas, forman un circuito termoeléctrico que genera una tensión medible. A medida que cambia la temperatura, también cambia la tensión resultante.

Este fenómeno se conoce como el efecto Seebeck, y la tensión resultante se denomina tensión de Seebeck. La tensión depende de la diferencia de temperatura entre las uniones y de la composición de los dos metales.

Al medir esta tensión y aplicar la relación conocida entre tensión y temperatura para ese tipo de termopar, un instrumento puede determinar la temperatura en la unión de medición.

Figura 1: Circuito termoeléctrico



¿Cómo mide la temperatura un circuito de termopar?

Un circuito de termopar mide la temperatura conectando los hilos del termopar a un instrumento que mide la tensión generada por la diferencia de temperatura.

Para convertir el circuito termoeléctrico básico en un sistema práctico de medición de la temperatura, el circuito se conecta a un dispositivo de medición de tensión.

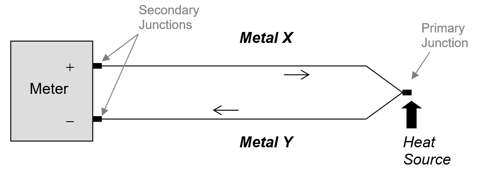

Figura 2: Circuito de termopar



Al conectar cada cable del termopar a los terminales de un voltímetro, se introducen uniones adicionales en el circuito.

Las uniones entre materiales del mismo tipo no generan una tensión termoeléctrica adicional. Sin embargo, cuando se conecta un cable de termopar a un metal diferente, puede generarse otra fuerza electromotriz (FEM) en la unión.

Es necesario tener en cuenta esta tensión adicional para que el instrumento pueda determinar con precisión la temperatura a partir de la tensión de Seebeck del termopar.

¿Cuáles son los tipos de termopares más comunes?

Los tipos de termopares más comunes son J, K, T, E, R, S, B y N, y cada uno de ellos utiliza una combinación específica de metales.

Las diferentes combinaciones de metales producen características de tensión-temperatura distintas, lo que permite seleccionar termopares adecuados para distintos rangos de temperatura y entornos de funcionamiento.

Figura 3: Tipos de termopares

Tipo Materiales
J Hierro y cobre-níquel (Constantan)
K Níquel-cromo y níquel-aluminio
T Cobre y cobre-níquel (Constantan)
E Níquel-cromo y cobre-níquel (Constantan)
R Platino-13 % de rodio y platino
S Platino-10% Rodio y platino
B Platino-30% Rodio & Platino-6% Rodio
N Níquel-Cromo-Silicio y Níquel-Silicio-Magnesio

Por ejemplo, consideremos un termopar de tipo T fabricado con cobre y cobre-níquel (constantán). Dado que la mayoría de los voltímetros utilizan terminales y cableado interno de cobre, la unión secundaria entre el lado de cobre del termopar y el voltímetro (J₃) no genera una fuerza electromotriz (FEM) opuesta.

Sin embargo, la unión entre el cobre y el cobre-níquel (J₂) sí genera una fuerza electromotriz (FEM). Esta tensión debe tenerse en cuenta a la hora de calcular la temperatura a partir de la tensión de Seebeck medida. Uno de los valores necesarios para determinar esta FEM es la temperatura en la unión secundaria (J₂).

¿Qué es una unión de referencia de un termopar?

Una unión de referencia de termopar proporciona una temperatura conocida que permite al instrumento determinar con precisión la temperatura en la unión de medición principal.

La función del termopar es medir la temperatura en la unión primaria (J₁). Si la unión secundaria (J₂) está expuesta a una temperatura diferente y desconocida, la tensión que genera puede afectar a la medición.

Históricamente, una forma de establecer una temperatura de referencia conocida consistía en colocar J₂ en un baño de hielo a 0 °C. Al mantener J₂ a una temperatura de referencia conocida de 0 °C, la temperatura en J₁ puede calcularse a partir de la tensión termoeléctrica medida.

Esto se conoce como la unión de referencia.

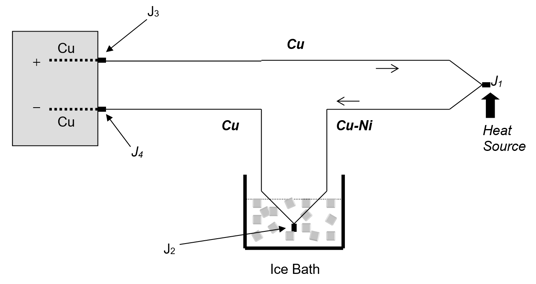

Figura 4: Unión de referencia del circuito del termopar



En el caso de los termopares que no contienen cobre, como los del tipo J, la conexión del termopar al cableado de cobre del instrumento crea uniones adicionales entre metales diferentes.

Se puede utilizar un bloque isotérmico para mantener estas uniones a la misma temperatura. Dado que las uniones se encuentran a la misma temperatura, se pueden tener en cuenta sus efectos de tensión opuestos sin introducir errores de medición adicionales.

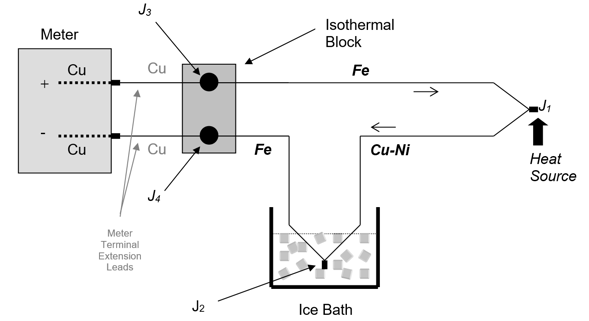

Figura 5: Bloque isotérmico del circuito del termopar



¿Qué es la compensación de unión fría?

La compensación de unión fría (CJC) tiene en cuenta electrónicamente la temperatura en la unión de referencia del termopar, por lo que no es necesario utilizar un baño de hielo.

Aunque un baño de hielo proporciona una referencia conocida de 0 °C, su uso resulta poco práctico para la mayoría de las aplicaciones industriales y portátiles.

Los instrumentos modernos de medición de la temperatura, incluidos los transmisores y los medidores, suelen utilizar un circuito interno para proporcionar esta referencia. Este proceso se conoce como compensación de la unión fría.

El circuito CJC mide la temperatura en el punto de conexión del termopar con el instrumento y aplica la corrección adecuada con respecto a la referencia de 0 °C. Esto permite que el instrumento calcule y muestre la temperatura en la unión de medición primaria (J₁).

¿En qué formas y tamaños se comercializan los termopares?

Los termopares pueden integrarse en numerosos tipos y configuraciones de sondas para satisfacer los requisitos de las distintas aplicaciones de medición de temperatura.

Aunque el principio de detección solo requiere dos cables, los termopares pueden diseñarse para todo tipo de aplicaciones, desde instalaciones fijas en entornos industriales adversos hasta equipos portátiles utilizados para mediciones puntuales.

Entre los ejemplos de configuraciones de termopares Ashcroft se incluyen:



Sonda industrial S50 para instalación en un pozo termométrico



Sonda industrial S70 con almohadilla de termopar soldada a la superficie de contacto



Sonda industrial pesada «multipunto» con varias sondas termopares

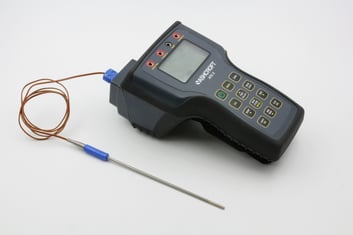

Calibrador portátil ATE-2 con interfaz para termopares y sonda



¿Quiere saber más?

Los termopares ofrecen un método sencillo y versátil para medir la temperatura, ya que convierten las diferencias de temperatura en una tensión eléctrica medible. Comprender el circuito del termopar, la unión de referencia y la compensación de la unión fría puede ayudarte a entender mejor cómo estos sensores proporcionan mediciones fiables de la temperatura en aplicaciones industriales.

Consulta los recursos relacionados que aparecen a continuación para obtener más información sobre los termopares o ponte en contacto con nosotros para que le ayudemos a seleccionar el termopar adecuado u otro instrumento de medición de temperatura para su aplicación. Mientras tanto, no dude en descargar nuestra guía para obtener más información.
