¿Transductor de presión o transmisor de presión? La respuesta depende de la salida.

La elección entre un transmisor de presión y un transductor de presión (ambos incluidos en la categoría de sensores de presión ) depende del tipo de señal de salida que requiera su sistema. Los transmisores utilizan señales de corriente, como 4–20 mA, y los transductores suelen utilizar señales de tensión, como 0–5 V.

Si mide la presión en aplicaciones industriales o comerciales, es probable que se haya encontrado con ambos términos y se haya preguntado cuál es el adecuado para su sistema. El reto radica en que ambos dispositivos realizan funciones similares, pero sus diferencias afectan al rendimiento, la instalación y la fiabilidad.

En este artículo, aprenderá:

• Cómo funcionan los transmisores y transductores de presión

• Cómo influye la señal de salida en la selección

• Cómo evaluar la precisión, el coste y la idoneidad para cada aplicación

¿Para qué sirven los sensores de presión y dónde se utilizan?

Tanto los transductores de presión como los transmisores de presión son sensores que miden la presión del aire, el gas o el líquido y la convierten en una señal eléctrica para su supervisión o control. La principal diferencia entre ambos radica en la forma en que la señal se transmite al sistema de control. Este es un factor clave a la hora de determinar el rendimiento de cada uno de ellos a distancia, así como la estabilidad de la señal y la compatibilidad del sistema.

Están diseñados para funcionar en entornos exigentes, incluyendo temperaturas extremas, golpes y vibraciones, en sectores como el de la climatización y la refrigeración, el petróleo y el gas, los equipos médicos y el tratamiento de aguas.

Figura 1: Sectores que utilizan sensores de presión

¿Qué es un transmisor de presión y cuándo se debe utilizar?

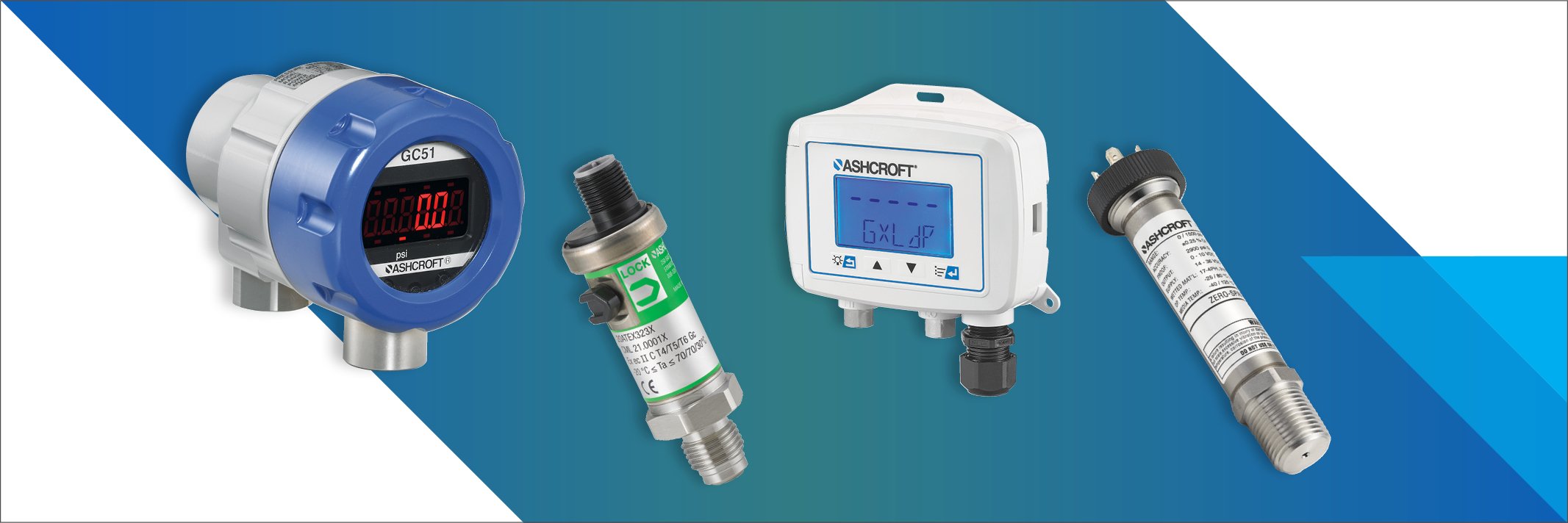

Un transmisor de presión, como el transmisor de presión Ashcroft® GC51, convierte la presión en una señal de corriente de 4-20 mA y es ideal para la transmisión de señales a larga distancia.

Los transmisores se utilizan habitualmente en entornos de procesamiento a gran escala en los que la integridad de la señal es fundamental, como por ejemplo:

• Procesamiento químico

• Fabricación de alimentos y bebidas

• Generación y distribución de energía

• Sistemas de climatización y refrigeración

• Equipos industriales y sistemas de seguridad

Dado que las señales de corriente son menos susceptibles al ruido eléctrico y a la pérdida de señal, los transmisores son la opción preferida cuando las señales deben recorrer largas distancias o funcionar en entornos con mucho ruido eléctrico.

¿Qué es un transductor de presión y cuándo se debe utilizar?

Un transductor de presión convierte la presión en una señal de tensión y se utiliza habitualmente en sistemas con distancias de cableado cortas. Aunque los transductores pueden ofrecer diferentes tipos de salida, la más habitual es una señal de tensión, como por ejemplo de 0 a 5 V, que se selecciona en función de los requisitos de la aplicación.

Se utilizan a menudo en aplicaciones que requieren una supervisión continua y tiempos de respuesta más rápidos, entre las que se incluyen:

• Control de la presión de frenado en vehículos todoterreno y sistemas ferroviarios

• Medición de la presión del aceite y del combustible

• Bombas y sistemas de control para sistemas de climatización

• Equipos médicos para medir la presión de líquidos o gases

Normalmente se optan por transductores cuando el sensor se encuentra cerca del sistema de control y no es necesaria una transmisión a larga distancia.

¿Cómo determina la señal de salida qué sensor de presión hay que elegir?

La señal de salida determina si un transmisor de presión o un transductor es la opción más adecuada para su sistema. Si su sistema requiere una entrada de corriente, lo más adecuado es un transmisor. Si requiere una entrada de tensión, lo habitual es utilizar un transductor.

Además de la compatibilidad, el tipo de salida también influye en:

• Estabilidad de la señal a distancia

• Sensibilidad al ruido eléctrico

• Complejidad de la instalación

• Fiabilidad general del sistema

Por eso, el rendimiento suele ser el factor decisivo a la hora de elegir entre ambas tecnologías.

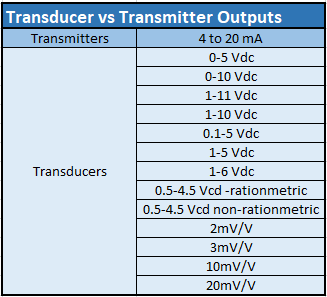

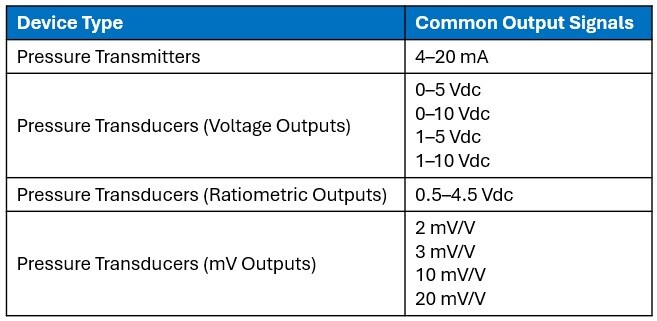

Figura 2. Señales de salida del transmisor de presión frente a las del transductor

¿Cómo se comparan el rango de presión, la precisión y el coste?

Los transmisores y transductores de presión ofrecen rangos de rendimiento similares, pero son los requisitos de cada aplicación los que determinan cuál es la mejor opción.

Ambos tipos suelen medir:

• La presión varía desde niveles muy bajos (0–0,01 pulgadas de H₂O) hasta 72 000 psi

• Precisión de ±0,25 % a ±2,00 % del intervalo

Comprender los requisitos de precisión

La precisión se define como un porcentaje del rango total y varía según la aplicación:

Precisión estática (sin efectos de la temperatura):

• 1 % = baja precisión

• 0,5 % = media

• 0,25 % = bueno

• <0.1% = high accuracy

Con efectos de la temperatura (de -5 a 185 °F):

• 5 % = baja precisión

• 3 % = media

• 1,5 % = bueno

• <1% = high accuracy

¿Qué factores influyen en el precio de un transductor de presión o un sensor de presión?

El precio de un sensor de presión depende de varios factores, entre ellos:

• Requisitos de precisión

• Tipo de salida

• Protección del medio ambiente

• Materiales de construcción

• Certificaciones y homologaciones

• FuncionesFuncionalidades adicionales o personalización

En lugar de basar la elección únicamente en el precio, es importante elegir el sensor que mejor se adapte a tus necesidades de rendimiento y a la aplicación.

¿Qué tipo de sensor de presión deberías elegir para tu aplicación?

Debe elegir un transmisor o transductor de presión en función de los requisitos de salida de su sistema, las condiciones de instalación y las necesidades de rendimiento. Como pauta general, comiencepor la salida y luego vaya concretando su elección.

• Utilice un transmisor de presión para la transmisión de señales a larga distancia y en entornos ruidosos

• Utilice un transductor de presión para aplicaciones de corta distancia que requieran una salida de tensión

La elección del dispositivo adecuado forma parte de un proceso más amplio que incluye la evaluación de la precisión, las condiciones ambientales y la compatibilidad del sistema.

¿Quiere saber más?

Ahora ya sabe que la diferencia fundamental entre un transmisor de presión y un transductor de presión es la señal de salida, pero para elegir el más adecuado es necesario conocer a fondo su aplicación. Si aún tiene dudas, consulte los recursos informativos que se indican a continuación o póngase en contacto con nosotros para hablar con un experto en productos.

Mientras tanto, descargue nuestra guía para conocer los errores más comunes que cometen los fabricantes de equipos originales (OEM) y los integradores de sistemas a la hora de seleccionar sensores de presión.
